Hersteller von CCS1- und Typ-1-Elektrofahrzeugsteckverbindern

CCS1 · TYP 1

Produktpalette an Steckverbindern

Das Sortiment umfasst CCS1-DC-Steckverbinder, Typ-1-AC-Steckverbinder und einen Typ-1-Fahrzeugeingang für die EVSE-Herstellung und die fahrzeugseitige Integration.

DC-Bereich

Gleichstrom-Ladeanschlüsse
Erhältlich in aktuellen Konfigurationen von 125 A bis 400 A für unterschiedliche Anforderungen an DC-Ladegeräte und Kabel.
AC-Herd

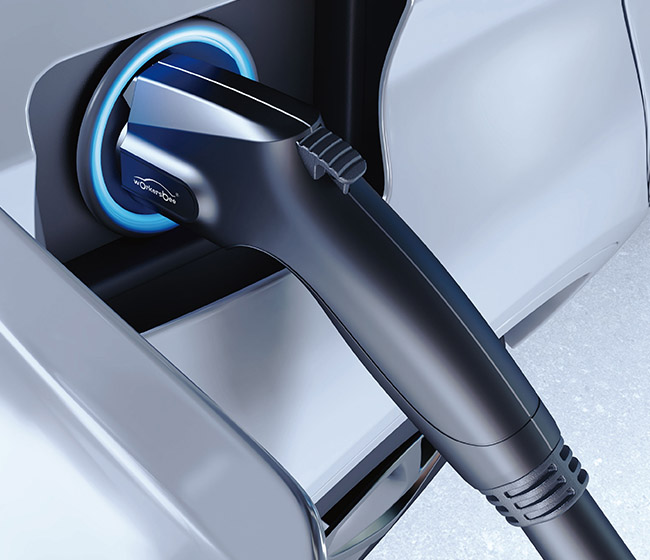

AC-Ladeanschlüsse
1. Typ 1 AC-Stecker G1.0
2. Typ 1 AC-Stecker G2.0
Für AC-Ladegeräte im privaten, betrieblichen und gewerblichen Bereich sind UL-zertifizierte Typ-1-Steckverbinder von 16 A bis 80 A erhältlich.
Klimaanlageneinlass

Fahrzeugseitige Ladeschnittstelle

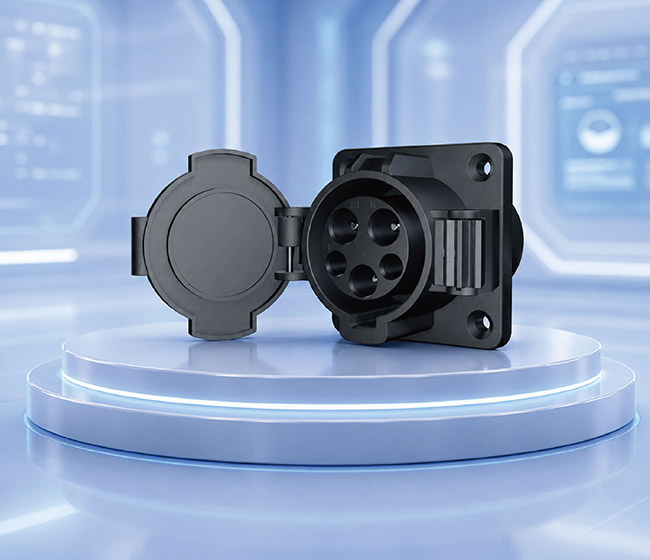

1. Typ 1 AC Fahrzeugeinlass
Erhältlich in 16A- und 32A-Konfigurationen bei 240V AC für die fahrzeugseitige Typ-1-Ladeintegration.

PRIORITÄTSPRODUKTLINIE

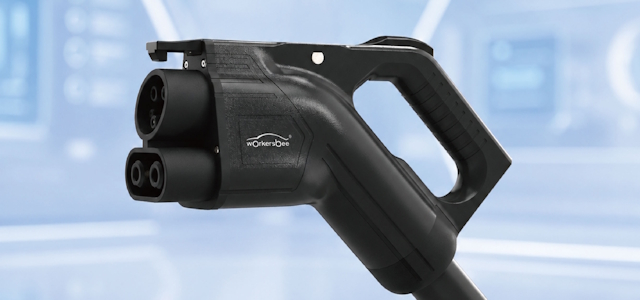

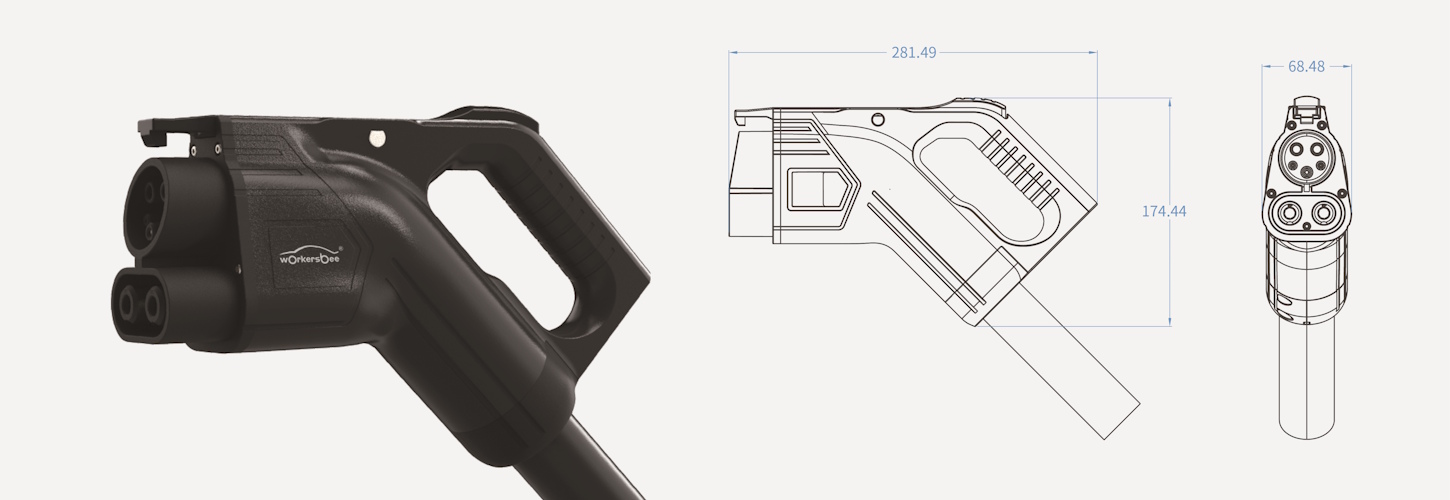

400-A-Anschluss CCS1 (natürlich gekühlt)

Konzipiert für die Entwicklung und Produktion von CCS1-Gleichstromladegeräten für unterschiedliche Stromanforderungen.

Aktuelle Optionen: 125 A / 150 A / 200 A / 250 A / 300 A / 380 A / 400 A

Wählen Sie die Konfiguration entsprechend der Ladeleistung, den Kabelspezifikationen und den Betriebsbedingungen.
1. Natürliche Kühlung ohne externen Flüssigkeitskühlkreislauf
2. Stecker- und Kabelbaugruppe für die Integration auf der Ladegerätseite
3. CSA-zertifiziert
400A CCS1-Anschluss anzeigen

PROJEKTAUSWAHL

Auswahl der Steckverbinder nach Projekttyp

Wählen Sie das passende CCS1- oder Typ-1-Produkt anhand der Anwendung, der Schnittstellenseite, des erforderlichen Stroms und der Integrationsbedingungen aus.

Projekttyp	Relevantes Produkt	Wichtigste Auswahlkriterien	Zu erstellende Informationen
DC-Schnellladeausrüstung	Natürlich gekühlter CCS1-DC-Anschluss	Strombedarf (125 A–400 A), Kabelspezifikation, Einschaltdauer und Betriebsumgebung	Zielstrom und -spannung, Kabellänge, Stromprofil und Umgebungstemperatur
Wechselstrom-Ladegerät	Netzanschluss Typ 1 G1.0 oder G2.0	Strombedarf (16 A–80 A), Steckerkonfiguration, Kabelspezifikation und Installationsumgebung	Zielstrom und -spannung, Kabellänge, Zielmarkt und Zertifizierungsanforderungen
Fahrzeugseitige Klimaanlagenintegration	Typ 1 AC Fahrzeugeinlass	16-A- oder 32-A-Nennstrom, Montageanordnung, Verdrahtungsanschluss und Schutzanforderungen	Zielstrom und -spannung, Montageabmessungen oder -zeichnung, Verdrahtungsdefinition und Installationsumgebung

ANWENDUNGEN

Wo CCS1- und Typ-1-Steckverbinder verwendet werden

Produkte der Typen CCS1 und Typ 1 werden in Ladeeinrichtungen und fahrzeugseitigen Schnittstellen in öffentlichen, Flotten-, Wohn- und Arbeitsplatzanwendungen eingesetzt.

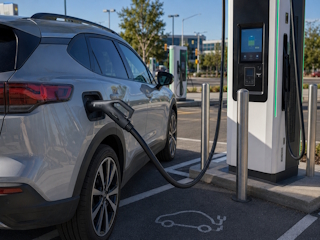

Öffentliches DC-Schnellladen

Natürlich gekühlter CCS1-DC-Anschluss

Natürlich gekühlte CCS1-Steckerkonfigurationen von 125 A bis 400 A für öffentliche DC-Schnellladeeinrichtungen.

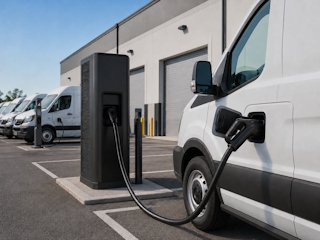

Flotten- und Depotgebühren

CCS1 DC- und Typ 1 AC-Steckverbinder

CCS1-DC-Steckverbinder für schnellere Ladezeiten und Typ-1-AC-Steckverbinder für längere Ladezeiten an Flotten- und Depotstandorten.

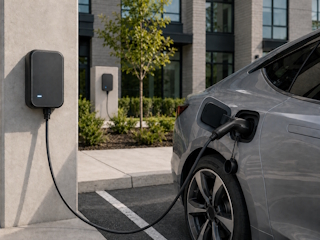

AC-Ladestation für Wohn- und Geschäftsräume

Typ-1-Wechselstromanschlüsse

UL-zertifizierte Wechselstromsteckverbinder vom Typ 1 mit Nennströmen von 16 A bis 80 A zum Laden von Geräten, die in Wohngebieten und an Arbeitsplätzen verwendet werden.

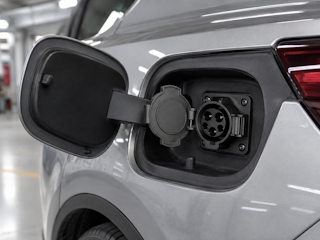

Ladeschnittstellen für Elektrofahrzeuge

Typ 1 AC Fahrzeugeinlass

Erhältlich in 16A- und 32A-Konfigurationen zur Integration in fahrzeugseitige Typ-1-Wechselstromladesysteme.

INTEGRATIONSUNTERSTÜTZUNG

Unterstützung für die AC-Integration Typ 1

Technischer Support für die Integration von Typ-1-Wechselstromsteckern in Ladegeräte und Typ-1-Wechselstromeinlässen in fahrzeugseitige Ladesysteme.

AC-Anschlusskonfiguration

Vergleichen Sie G1.0 und G2.0 hinsichtlich Nennstrombereich und Steckerformfaktor.
Kabel- und Geräteanschluss

Bitte prüfen Sie die Kabellänge, die Leiterspezifikationen, den Verdrahtungsplan und die Anforderungen an die geräteseitigen Anschlüsse.
Fahrzeugansaugpassung und Montage

Prüfen Sie die Einbaumaße, Befestigungspunkte, Einbaurichtung und den verfügbaren Platz am Fahrzeug.
Zeichnungs- und Probenvalidierung

Überprüfen Sie vor der Musterprüfung und Designfreigabe die Schnittstellenabmessungen, die Verdrahtung und die Montage anhand der Produktzeichnungen.

TECHNISCHE RESSOURCEN

Technische Dokumente und Projektunterstützung

Zugriff auf Spezifikationen, Zertifizierungsdokumente und Maßangaben zur Bewertung und Integration von CCS1- und Typ-1-Produkten.

Konnektordokumente anfordern

Produktdatenblätter

Elektrische Nennwerte, verfügbare Konfigurationen, Kabelspezifikationen und Betriebsbedingungen zur Produktbewertung.
Zertifizierungsdokumente

CSA-Dokumentation für abgedeckte CCS1-Konfigurationen und UL-Dokumentation für abgedeckte AC-Steckverbindermodelle des Typs 1.
Maßzeichnungen

Produktabmessungen und allgemeine Schnittstellenzeichnungen, einschließlich Montageinformationen für den Fahrzeug-Wechselstromanschluss Typ 1.
Projektkommunikation

Besprechen Sie die Produktauswahl, Schnittstellendetails und projektspezifische technische Anforderungen mit dem Workersbee-Team.

Häufig gestellte Fragen

Wie wählen wir die passende CCS1-Stromkonfiguration für einen Bereich von 125 A bis 400 A aus?
Wählen Sie zunächst den Ladestrom, die Spannung und das erwartete Betriebsprofil, anstatt die höchste verfügbare Nennleistung zu wählen. Verfügbare Konfigurationen umfassen 125 A, 150 A, 200 A, 250 A, 300 A, 380 A und 400 A. Kabellänge, Leiterquerschnitt, Einschaltdauer, Umgebungstemperatur und die Wärmeableitung des Ladegeräts sollten ebenfalls vor der endgültigen Konfiguration geprüft werden.
Was sollte beim Austausch einer vorhandenen CCS1- oder Typ-1-Kabelbaugruppe überprüft werden?
Der Austausch einer vorhandenen Kabelbaugruppe erfordert mehr als nur die Anpassung der Ladeschnittstelle. Elektrische Nennwerte, Kabelspezifikationen, geräteseitige Anschlüsse, Signalverdrahtung, Abmessungen und die Steuerung des Ladegeräts müssen mit dem bestehenden Produkt verglichen werden. Zeichnungen und Muster sowie mögliche Auswirkungen auf die Zertifizierung der gesamten Ladeeinrichtung sind vor der Genehmigung des Austauschs zu prüfen.
Wie sollen wir zwischen dem Typ-1-Wechselstromstecker G1.0 und G2.0 wählen?
Wählen Sie zunächst anhand des benötigten Stroms. G1.0 ist in den Ausführungen 16 A, 32 A, 40 A und 48 A erhältlich, während G2.0 den Bereich von 16 A bis 80 A abdeckt. Nachdem Sie die Stromstärke bestätigt haben, vergleichen Sie die Steckerform und die Kabelanforderungen und ermitteln Sie anschließend das passende UL-zertifizierte Modell für Ihr Projekt.
Welche Informationen sollten wir bei der Anforderung eines Angebots oder einer Musterbewertung angeben?
Bitte geben Sie Zielmarkt und Anwendung, benötigten Steckertyp, Stromstärke und Spannung, Kabellänge, Betriebsumgebung und Zertifizierungsanforderungen an. Bei Austauschprojekten fügen Sie bitte das bestehende Produktmodell oder Zeichnungen bei. Angaben zu Musteranzahl, erwartetem Bestellvolumen, Lieferort und Projektzeitplan helfen ebenfalls bei der Erstellung eines präzisen Angebots und Musterplans.

Besprechen Sie Ihr CCS1- oder Typ-1-Projekt

Teilen Sie uns Ihre Anwendung, die elektrischen Nennwerte, die Kabelanforderungen, die Zertifizierungsanforderungen und das geschätzte Bestellvolumen mit. Unser Team prüft die Details und bestätigt die passende Produktkonfiguration für ein Angebot oder die Musterbewertung.
