Hersteller von NACS-Ladeanschlüssen für Elektrofahrzeuge

Produktpalette

Produktpalette an Steckverbindern

Entdecken Sie die NACS-Steckverbinder- und Kabelkonfektionierungsoptionen für AC-Ladegeräte und DC-Schnellladesysteme.

DC-KATEGORIE

Gleichstrom-Ladeanschlüsse

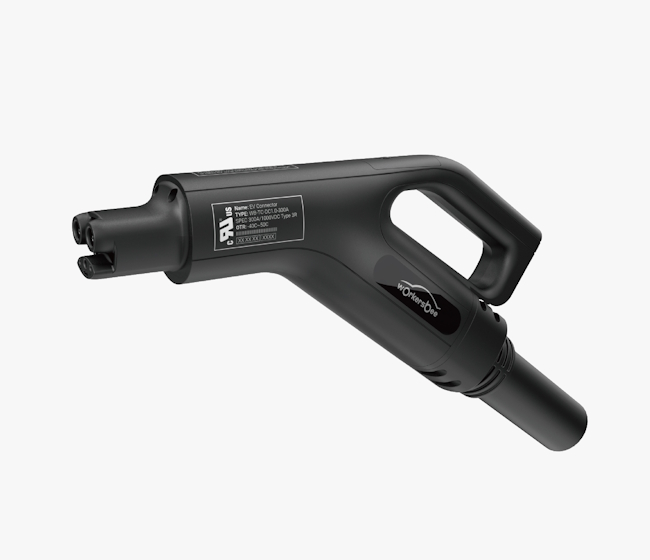

1. NACS DC-Ladeanschluss
Zur Integration in NACS-Gleichstrom-Schnellladeeinrichtungen.
AC-KATEGORIE

AC-Ladeanschlüsse

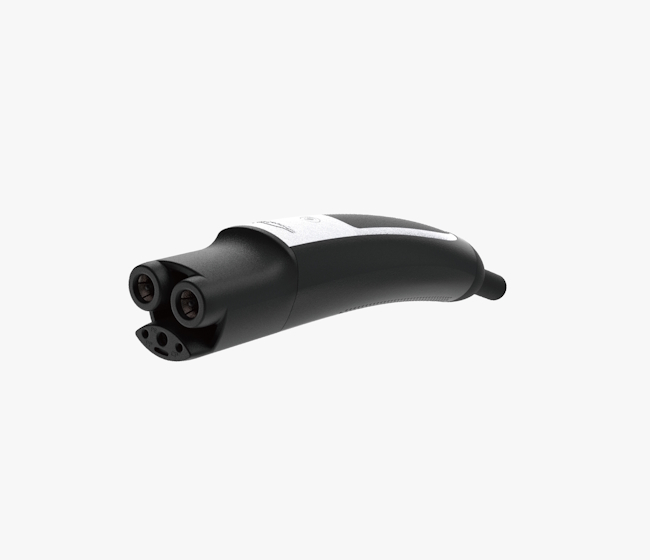

1. NACS AC-Ladeanschluss
Zur Integration in AC-Ladegeräte zu Hause, am Arbeitsplatz und am Zielort.

PRIORITÄTSPRODUKTLINIE

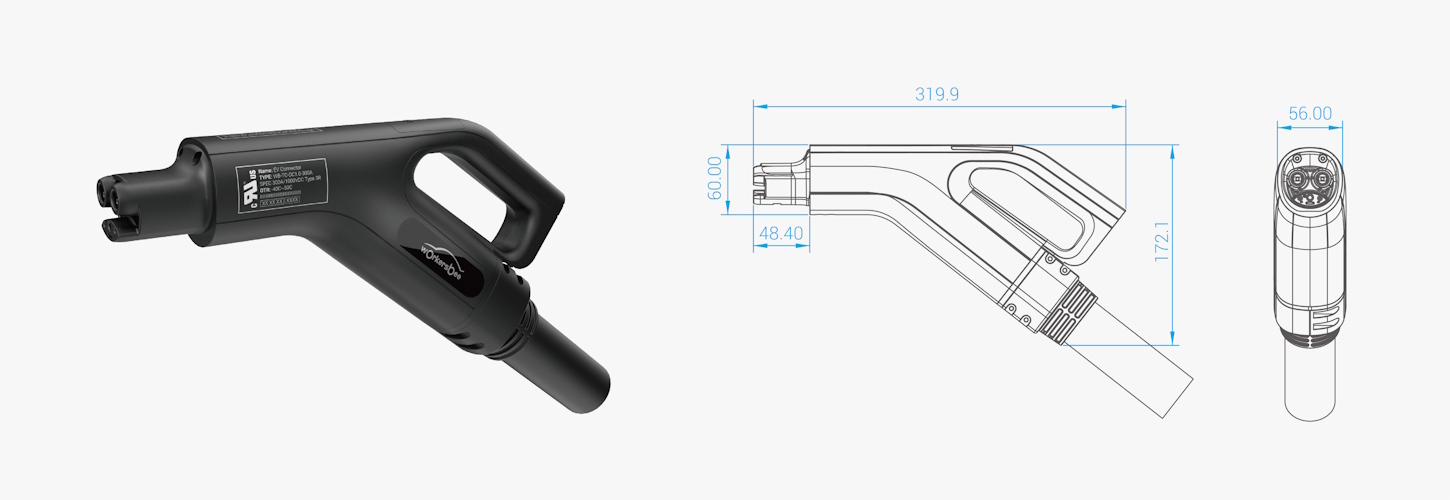

NACS-Gleichstromstecker für Schnellladeprojekte

Konfigurieren Sie die Stecker- und Kabelbaugruppe entsprechend Nennstrom, Kabelanforderungen, Betriebsbedingungen und Ladegerätintegration.

Aktueller Bereich: 250A, 300A und 350A Konfigurationen bei 1000V DC.

Zur Integration in öffentliche und kommerzielle NACS-Gleichstrom-Schnellladeeinrichtungen.
1. Mehrere Nennstromkonfigurationen
2. Integrierte Temperaturüberwachung
3. Steckverbinder und Kabelbaugruppe für die Ladegerätintegration
NACS-DC-Anschluss anzeigen

Leitfaden zur Projektauswahl

Auswahlkriterien für NACS-Steckverbinder

Beginnen Sie mit dem Lademodus und bestätigen Sie anschließend die elektrischen Nennwerte, die Kabelkonfiguration, die Betriebsumgebung und die Anforderungen an die Integration auf der Ladegerätseite.

Projekttyp	Auswahlfokus	Schlüsselfragen	Zu erstellende Informationen
DC-Schnellladeausrüstung	Nennstrom und -spannung, Ladeprofil, Kabelspezifikation und Temperaturüberwachung	Welchen Betriebsstrom, Ladezyklus, welche Kabellänge und welche Umgebungsbedingungen muss der Stecker unterstützen?	Ladeausgangsleistung, Ladeprofil, erforderliche Kabellänge, Installationsplan und angestrebte Zertifizierung
Wechselstrom-Ladegerät	Nennstrom und -spannung, Kabellänge, Kabeleinführung und Gerätekonfiguration	Welche Wechselstrom-Nennleistung ist erforderlich und wie wird die Kabelbaugruppe an die Ladestation angeschlossen und von ihr verlegt?	Elektrische Nennleistung, Kabellänge, Zeichnung der Ladestation oder Details zur Kabeleinführung und Zielzertifizierung

ANWENDUNGEN

Wo NACS-Steckverbinder verwendet werden

NACS AC- und DC-Steckverbinder werden in Ladeeinrichtungen für Privathaushalte, Gewerbebetriebe, Fahrzeugflotten und öffentliche Einrichtungen auf dem nordamerikanischen Markt eingesetzt.

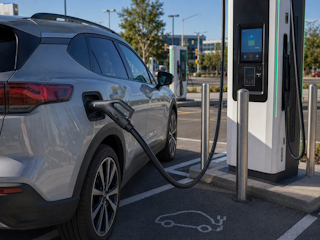

Öffentliches DC-Schnellladen

NACS DC-Ladeanschluss

Für mit NACS ausgestattete Schnellladegeräte, die an Autobahn-, Stadt- und Gewerbeladestellen installiert sind.

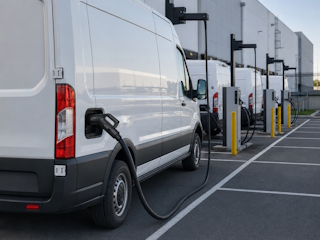

Flotten- und Depotgebühren

NACS AC- oder DC-Anschlussoptionen

Für AC- oder DC-Ladeeinrichtungen, die auf Fuhrparkgeländen, Depots und Nutzfahrzeuganlagen eingesetzt werden.

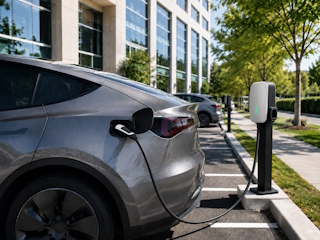

Arbeitsplatz- und Zielort-Abrechnung

NACS AC-Ladeanschluss

Für NACS-Wechselstrom-Ladegeräte, die an Arbeitsplätzen, Hotels, Einzelhandelsstandorten und Zielparkplätzen installiert sind.

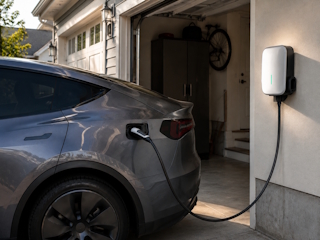

Klimaanlagenladung für Privathaushalte

NACS AC-Ladeanschluss

Für wandmontierte NACS-Ladegeräte, die in Privathaushalten und Wohnparkhäusern verwendet werden.

INTEGRATIONSUNTERSTÜTZUNG

NACS-Steckverbinder- und Kabelintegrationsunterstützung

Die technische Koordination umfasst die elektrische Konfiguration, Details zur Kabelkonfektionierung, die Installation auf der Ladegerätseite und die Vorproduktionsprüfung.

Überprüfung der elektrischen Konfiguration

Prüfen Sie vor der Bestätigung der Steckerkonfiguration die erforderlichen Stromstärken, Spannungen, Ladeprofile und Betriebsbedingungen.
Kabelbaugruppenkonfiguration

Bitte bestätigen Sie die Kabellänge, die Leiterspezifikation, die Anforderungen an den Kabelmantel und den Anschluss auf der Ladegerätseite für das Projekt.
Überprüfung der Integration auf der Ladeseite

Prüfen Sie die Anforderungen an Kabeleinführung, Kabelführung, Zugentlastung und Anschlüsse im Hinblick auf den EVSE-Layout.
Konfigurationsprüfung vor Produktionsbeginn

Vor dem Musterbau oder der Serienproduktion müssen die vereinbarten Stecker-, Kabel-, Anschluss- und Zeichnungsdetails bestätigt werden.

PROJEKTDOKUMENTATION

Technische Dokumente und Projektunterstützung

Unterstützung der Produktbewertung und Lieferantenqualifizierung durch modellspezifische technische Daten, Zeichnungen, verfügbare Prüf- und Zertifizierungsunterlagen sowie Projektkoordination.

Konnektordokumente anfordern

Produktdatenblätter

Elektrische Nennwerte, Werkstoffe, Betriebsbedingungen und weitere technische Daten für die gewählte Steckverbinderkonfiguration.
Maßzeichnungen

Abmessungen der Stecker- und Kabelbaugruppen für die Überprüfung des Ladegerät-Layouts und der Integration.
Prüf- und Zertifizierungsdokumente

Verfügbare Prüfberichte und Zertifizierungsdateien für das jeweilige Modell und die Nennkonfiguration.
Muster- und Projektkoordination

Konfigurationsbestätigung, Probenvorbereitung und technische Nachbetreuung während der Produktbewertung.

Häufig gestellte Fragen

Kann der gleiche NACS-Stecker und die gleiche Kabelbaugruppe sowohl für Wechselstrom- als auch für Gleichstromladung verwendet werden?
NACS verwendet dieselbe Schnittstelle und dieselben Leistungskontakte für AC- und DC-Ladung, jedoch müssen Stecker und Kabelbaugruppe für den jeweiligen Lademodus konfiguriert werden. Nennspannung und -strom, Leiterquerschnitt, Temperaturüberwachung, Kabelaufbau und Anschlüsse auf der Ladegerätseite sollten für jedes Projekt separat geprüft werden.
Was bestimmt die Kompatibilität mit NACS-ausgestatteten Fahrzeugen?
Der Stecker stellt die physische und elektrische Schnittstelle zum Fahrzeug her. Erfolgreicher Ladevorgang hängt zudem von der Leistung des Ladeinfrastruktur-Systems (EVSE), dem Kommunikationsprotokoll, dem Steuerungssystem und der Systemvalidierung ab. Workersbee unterstützt die Konfiguration von Stecker und Kabeln, während der EVSE-Hersteller weiterhin für die Kompatibilitätsprüfung mit den vorgesehenen Fahrzeugen verantwortlich ist.
Kann ein vorhandenes Ladegerät für Elektrofahrzeuge auf die Verwendung eines NACS-Kabelsatzes umgerüstet werden?
Eine NACS-Kabelbaugruppe kann für kompatible Nachrüstungsprojekte von Ladegeräten geprüft werden. Die Prüfung sollte elektrische Nennwerte, Kommunikation und Steuerung, Temperaturüberwachung, Kabelanschlüsse, mechanische Installation und die Zertifizierungsanforderungen des Ladegeräts umfassen. Zeichnungen des Ladegeräts und Details zu vorhandenen Kabeln helfen bei der Beurteilung der Praktikabilität der Umrüstung.
Welche Informationen werden benötigt, um einen NACS-Steckverbinder und eine Kabelbaugruppe zu konfigurieren?
Bitte geben Sie den Lademodus, die Nennspannung und den Nennstrom, das erwartete Ladeprofil, die Kabellänge, die Betriebsumgebung, die Anschlussanforderungen am Ladegerät und den Zielmarkt an. Zeichnungen der Ladestation, Details zur Kabelführung und vorhandene Anschlussspezifikationen helfen Workersbee bei der Auswahl des passenden Steckers und der Kabelkonfektion.

Benötigen Sie NACS-Connector-Dokumente für Ihr Projekt?

Teilen Sie uns Ihren Lademodus, die elektrischen Nennwerte, die Kabelanforderungen und die Zielanwendung mit, um die entsprechenden Produktdokumente zu erhalten und die passende Steckerkonfiguration zu besprechen.

Konnektordokumente anfordern
