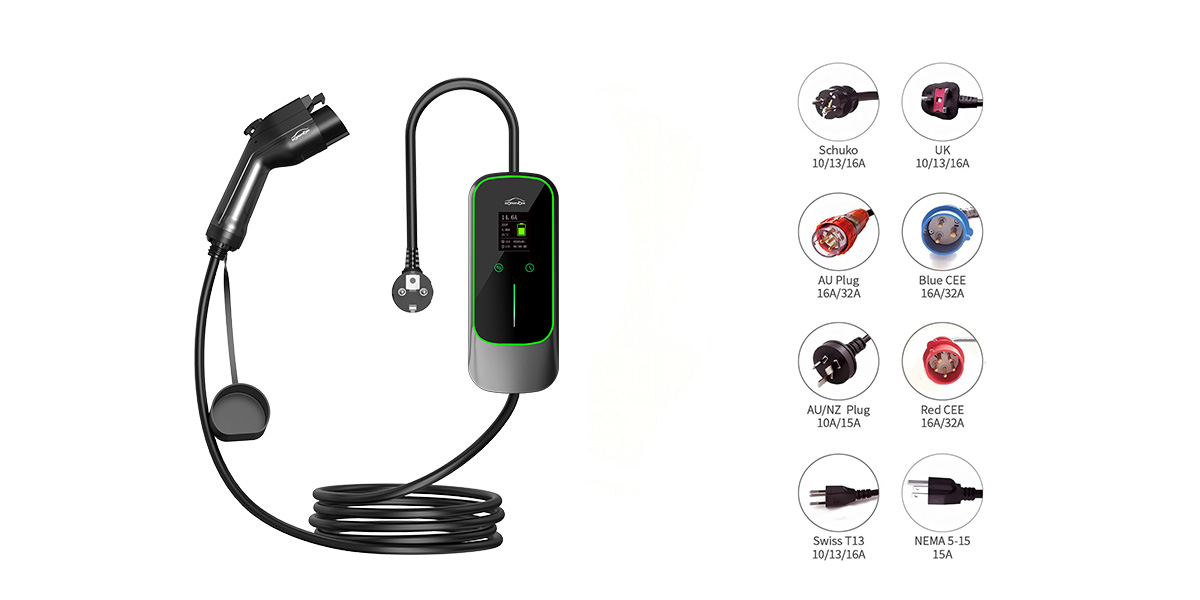

Leitfaden für Netzstecker tragbarer Ladegeräte für Elektrofahrzeuge: NEMA vs. IEC 60309 vs. Wandsteckdosen

Tragbare Ladegeräte für Elektrofahrzeuge werden nicht überall gleich an die Wandsteckdose angeschlossen. Die vor Ort vorhandene Steckdose bestimmt, welchen Stecker Sie benötigen, wie stabil die Verbindung ist und wie praktikabel die Installation bei längeren Ladevorgängen ist.

Wenn Sie Ihren Steckdosentyp bereits kennen, gehen Sie direkt zur Steckerindextabelle. Andernfalls beginnen Sie mit den unten stehenden Einrichtungsabschnitten.

Steckerindextabelle

Nutzen Sie diese Tabelle, um Ihre Situation der passenden Seite zuzuordnen.

Steckertypen nach Konfiguration

Nordamerikanische Verkaufsstellen (NEMA)

In Nordamerika werden tragbare Ladegeräte für Elektrofahrzeuge häufig an Steckdosen in Garagen oder Werkstätten angeschlossen. Das Hauptrisiko liegt in der Anschlussstelle: Eine abgenutzte oder lockere Steckdose kann sich bei längeren Ladevorgängen erhitzen, selbst wenn der Stromkreis ansonsten ausreichend dimensioniert erscheint.

Beginnen Sie mit dem/der/dem NEMA 14-50 Seitedann verwenden Sie die NEMA Vergleich 6-50 vs 14-50Wenn Sie zwischen den beiden wählen müssen.

Industriesteckdosen (IEC 60309 / CE)

IEC-60309-Steckdosen sind auf Baustellen und in Lagerhallen weit verbreitet, da sie einfacher zu standardisieren sind. Prüfen Sie vor der Auswahl eines Steckers, welche Anschlüsse vor Ort vorhanden sind (blau oder rot und das Typenschild), damit Sie nicht mit der falschen Konfiguration ankommen.

Verwenden Sie dieIEC 60309 Blaue Seitezuerst und dann wechseln zu Rote 3-Phasen-Seitewenn der Standort Drehstromsteckdosen bereitstellt.

Wandsteckdosen (vorübergehende Nutzung)

Haushaltssteckdosen eignen sich am besten für gelegentliches Laden oder unterwegs. Bei längeren oder häufigen Ladevorgängen ist es in der Regel sicherer, auf eine separate Steckdose oder eine Industriesteckdose umzusteigen, anstatt täglich dieselbe Wandsteckdose zu benutzen.

Beginnen Sie mit dem/der/dem Schuko (Typ E/F) Seitein den meisten Teilen Europas, oder der Seite vom Typ GWenn Sie sich in Großbritannien befinden.

Adapter und Verlängerungskabel (Sicherheitsgrenzen)

Adapter und Verlängerungskabel schaffen zusätzliche Kontaktpunkte, wodurch die Gefahr von Lockerungen und Wärmeentwicklung an den Enden steigt. Verwenden Sie sie nur vorübergehend und befolgen Sie die klaren Abschaltkriterien, falls sich die Verbindung locker anfühlt oder warm wird.

Lesen Sie dieSeite mit Sicherheitsgrenzenbevor Sie einen Adapter oder ein Verlängerungskabel als Notlösung verwenden.

Stecker-Kit-Planung

Ein Ladeadapter-Set ist am effektivsten, wenn es den tatsächlichen Nutzungsanforderungen entspricht und nicht alle Steckdosen der Welt abdeckt. Konzentrieren Sie sich zunächst auf die wichtigsten Einsatzumgebungen. Bei vielen Projekten ist dies eine Mischung aus Laden zu Hause/in der Garage, Nutzung auf Baustellen oder in Fahrzeugflotten sowie gelegentlichem Laden unterwegs oder vorübergehendem Laden.

Ziel ist es, Notlösungen in letzter Minute zu vermeiden. Weniger Adapter, weniger unbekannte Steckdosen und weniger Überraschungen während des Ladevorgangs. Bei häufigem und langem Laden empfiehlt es sich in der Regel, von Haushaltssteckdosen auf spezielle Steckdosen oder Industriesteckdosen umzusteigen.

Mindestangaben für die Auswahl des richtigen Steckersets:

Foto der transparenten Buchse (Vorderseite und eventuelle Beschriftung zeigen)

Nennleistung des Leistungsschalters (Etikett auf dem Bedienfeld genügt)

Dedizierte vs. gemeinsam genutzte Leitung

Innen-/Außenbeanspruchung

Typische Sitzungsdauer

Häufig gestellte Fragen

Kann ich einen Steckeradapter zum Laden von Elektrofahrzeugen verwenden?
Ja, aber betrachten Sie es als vorübergehende Notlösung. Vermeiden Sie es, mehrere Adapter übereinander zu stapeln, und beenden Sie die Nutzung, wenn die Verbindung locker ist oder der Stecker warm wird. Bei häufigen, längeren Sitzungen ist es in der Regel besser, den passenden Stecker für die jeweilige Steckdose zu verwenden, anstatt auf Adapter zurückzugreifen.

Ist ein Verlängerungskabel für ein tragbares Ladegerät für Elektrofahrzeuge geeignet?
Nur wenn es keine bessere Alternative gibt und nur für den kurzfristigen Gebrauch. Die Hauptrisiken sind Hitzeentwicklung an den Steckerenden und ein lockerer Sitz bei längerem Gebrauch. Sollten Sie Wärmeentwicklung, Verfärbungen oder einen lockeren Sitz des Steckers feststellen, beenden Sie die Nutzung und verwenden Sie eine näher gelegene Steckdose oder eine separate Steckdosenhalterung.

Was sollte ich überprüfen, bevor ich einen Stecker für mein tragbares Elektroauto-Ladegerät auswähle?
Machen Sie zunächst ein klares Foto der Steckdose und des Etiketts. Prüfen Sie dann die Nennstromstärke, ob es sich um einen separaten Stromkreis handelt und ob der Ladevorgang drinnen oder draußen stattfindet. Bei längeren und häufigen Ladevorgängen empfiehlt sich eine zuverlässigere Steckdose, anstatt jedes Mal improvisieren zu müssen.

Für wiederkehrende Installationen eignen sich Haushaltssteckdosen oder Industriesteckdosen besser?
Für wiederholtes Laden an Standorten und in Fahrzeugflotten sind Industriesteckdosen in der Regel einfacher zu standardisieren und bieten eine höhere Konsistenz. Haushaltssteckdosen sind eher für den praktischen Einsatz und die kurzzeitige Nutzung gedacht. Bei regelmäßigen, längeren Ladevorgängen sollten Sie eine Lösung priorisieren, die Unsicherheiten am Anschlusspunkt minimiert.
