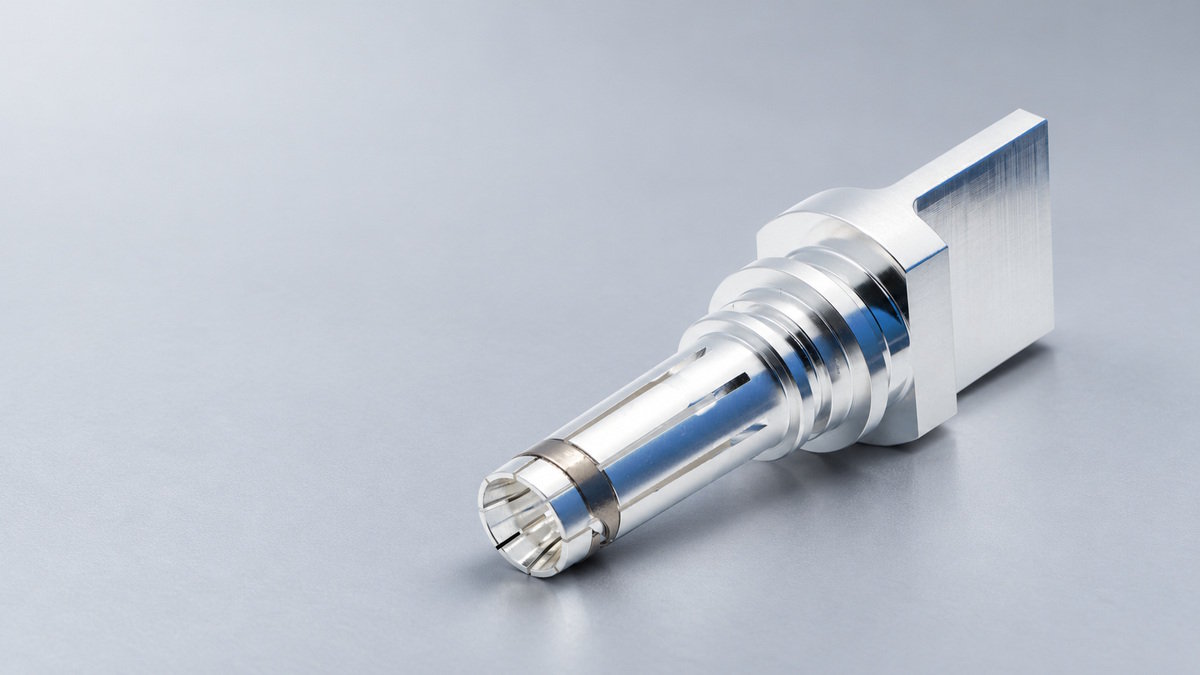

Kontaktgeometrie

Ein Kontakt kann bei einer ersten elektrischen Prüfung einwandfrei funktionieren, sich aber nach wiederholtem Stecken anders verhalten. In diesem Fall ist die Kontaktkraft neben der Federgeometrie, der Passung, dem Material und dem Oberflächenzustand ein zu untersuchender Faktor. Die Kontaktkraft trägt dazu bei, dass die Kontaktflächen elektrisch verbunden bleiben. Die Geometrie der Feder bestimmt ihre Auslenkung und den Angriffspunkt des Drucks. Diese Konstruktionsmerkmale beeinflussen gemeinsam die elektrische Leistung, den Kraftaufwand beim Stecken und den Verschleiß.  Drei Kräfte, drei verschiedene MessungenNormale Kontaktkraft presst die zusammenpassenden leitfähigen Oberflächen zusammen. Einführ- und Rückzugskraft ist die Kraft, die zum Verbinden oder Trennen des gesamten Steckers erforderlich ist. Endhaltekraft misst, wie sicher ein Terminal im Gehäuse gehalten wird. Die Messwerte hängen zwar zusammen, sind aber nicht austauschbar. Die Einsteckkraft berücksichtigt den Widerstand der Kontakte und anderer Bauteile wie Dichtungen und Verriegelungsmechanismen. Eine hohe Einsteckkraft allein gibt keine Auskunft über die an einem elektrischen Kontakt wirkende Kraft. Die Klemmenhaftung ist ein separates Messkriterium, wobei Klemmenbewegungen oder Fehlausrichtungen die Steckverbindung beeinflussen können.  Wie die Geometrie die Kontaktkraft beeinflusstBei einer Federkontaktkonstruktion wird die Feder beim Einführen des Gegenstifts ausgelenkt. Steglänge und -dicke, Krümmung, Nuten und der Kontaktpunkt beeinflussen diese Auslenkung und die resultierende Kraft. Auch die Passung zwischen Stift und Buchse ist wichtig: Maßabweichungen können die Auslenkung der Feder im montierten Steckverbinder verändern. Die Geometrie beeinflusst auch die Druckverteilung und die Bewegung der Oberflächen gegeneinander. Manche Konstruktionen nutzen Gleitkontakt, der unter bestimmten Bedingungen bestimmte Oberflächenfilme beschädigen kann. Diese Bewegung trägt ebenfalls zum Verschleiß bei. Eine Geometrieänderung kann daher mehrere Ergebnisse gleichzeitig beeinflussen. Die Änderung der Balkenabmessungen kann die Federkraft verändern; die Änderung des Kontaktpunkts kann die Druckverteilung oder die Gleitbahn verändern. Die Auswirkungen müssen im Rahmen der gesamten Kontaktkonstruktion berücksichtigt werden.  Wie beeinflusst die Kontaktkraft Widerstand und Verschleiß?Metalloberflächen treffen an mikroskopisch kleinen Erhebungen aufeinander, anstatt über ihre gesamte scheinbare Fläche. Die Kontaktkraft kann diese Erhebungen verformen und leitfähige Pfade erzeugen. Dadurch kann die Verengung an der Grenzfläche reduziert werden, das Ergebnis hängt jedoch auch von den Materialien, der Beschichtung, dem Oberflächenzustand und der Passgenauigkeit ab. Mehr Kraft bedeutet nicht automatisch geringeren Widerstand oder längere Lebensdauer. Bei beschädigter Oberfläche oder fehlerhafter Passung der Teile behebt eine höhere Kraft das Problem möglicherweise nicht. Sie kann auch den Gleitwiderstand beim Stecken erhöhen und den Verschleiß verstärken. Die Auswirkung auf die Einsteckkraft hängt von der gesamten Steckverbinderbaugruppe ab. Bei der Erwägung einer Änderung sollten die elektrischen und mechanischen Ergebnisse verglichen werden. Eine Verbesserung in einem Bereich bedeutet nicht zwangsläufig, dass die Gesamtkonstruktion besser ist.  Bewertung einer GeometrieänderungBetrachten wir eine Designprüfung mit Fokus auf den Widerstand, der sich nach wiederholtem Zusammenfügen verändert. Das Team kann die Messwerte vor und nach dem Zyklus vergleichen und anschließend die Kontaktflächen und den Zustand der Feder auf Verschleiß, Verformung oder Passungsänderungen untersuchen. Weisen die Ergebnisse auf die Kontaktgeometrie hin, kann das Team eine überarbeitete Federkonstruktion mit der Ausgangskonstruktion vergleichen. Vor den Tests muss definiert werden, welche Auswirkungen die Änderung haben soll – beispielsweise die Federauslenkung oder die Kontaktposition. Anschließend werden der Kontaktwiderstand und die Ein- bzw. Ausziehkraft unter reproduzierbaren Bedingungen gemessen. Auch der Temperaturanstieg kann unter Stromfluss hilfreich sein, spiegelt aber den gesamten Strompfad und die Wärmeabfuhr wider und sollte daher zusammen mit den elektrischen und mechanischen Messwerten interpretiert werden. Wiederholen Sie die entsprechenden Prüfungen nach den erforderlichen Steckzyklen. Verbessert sich der Widerstand, überschreitet aber die Einsteckkraft oder der Verschleiß die Projektgrenzen, hat sich das Verhältnis zwischen Kraft und Material verschoben. Ändert sich der Widerstand nach den Zyklen weiterhin, prüfen Sie die Oberflächen und die Passung, bevor Sie von einem erhöhten Kraftaufwand ausgehen. Dies ist eine beispielhafte Designbewertung, kein Bericht über ein bestimmtes Produkt oder Testergebnis. Akzeptanzgrenzen und Testbedingungen hängen vom jeweiligen Steckverbinder und seiner Anwendung ab. Eine Geometrieänderung ist dann sinnvoll, wenn die Messungen zeigen, dass dadurch das ursprüngliche Leistungsproblem behoben wird und kein größeres Problem an anderer Stelle im Stecker entsteht.  Häufig gestellte FragensKann die Einfügungskraft zur Abschätzung der Kontaktkraft verwendet werden?Nein. Die Einsteckkraft misst die Kraft, die zum vollständigen Verbinden des Steckers erforderlich ist. Sie berücksichtigt den Widerstand der elektrischen Kontakte und anderer Bauteile wie Dichtungen und Verriegelungsmechanismen. Sie gibt an, wie viel Kraft zum Verbinden des Steckers benötigt wird, jedoch nicht die Kraft, die an einem einzelnen elektrischen Kontakt wirkt. Kontaktkraft, Einsteck- und Aussteckkraft sowie Haltekraft der Anschlüsse sind separate Messgrößen. Führt eine höhere Kontaktkraft immer zu einem geringeren Kontaktwiderstand?Nein. Die Kontaktkraft kann zwar leitfähige Pfade zwischen mikroskopisch kleinen Erhebungen auf den Kontaktflächen erzeugen, der Widerstand hängt jedoch auch von Material, Beschichtung, Oberflächenbeschaffenheit und Passgenauigkeit ab. Eine Erhöhung der Kraft behebt möglicherweise weder eine beschädigte Oberfläche noch eine mangelhafte Passung. Sie kann zudem den Gleitwiderstand beim Zusammenfügen erhöhen und den Verschleiß beeinflussen. Elektrische und mechanische Ergebnisse sollten daher gemeinsam betrachtet werden. Was sollte überprüft werden, wenn sich der Kontaktwiderstand nach wiederholtem Stecken ändert?Vergleichen Sie die Kontaktwiderstandsmessungen vor und nach den erforderlichen Steckzyklen unter reproduzierbaren Bedingungen. Untersuchen Sie die Kontaktflächen und die Feder auf Verschleiß oder Verformung und prüfen Sie den Sitz von Stift und Buchse. Diese Prüfungen helfen, mögliche Zusammenhänge mit der Kontaktgeometrie, dem Oberflächenzustand oder dem Sitz zu untersuchen, bevor eine Konstruktionsänderung in Betracht gezogen wird. Wie sollte eine Änderung der Feder-Kontakt-Geometrie bewertet werden?Definieren Sie zunächst, welche Auswirkungen die Änderung haben soll, z. B. die Federauslenkung oder die Kontaktposition. Vergleichen Sie die überarbeitete Konstruktion unter reproduzierbaren Bedingungen mit der Ausgangskonstruktion und messen Sie den Kontaktwiderstand sowie die Einsteck- und Ausziehkraft. Wiederholen Sie die entsprechenden Prüfungen nach den erforderlichen Steckzyklen und prüfen Sie auf Verschleiß. Der Temperaturanstieg kann auch während des Stromflusses gemessen werden; er spiegelt jedoch den gesamten Strompfad und die Wärmeabfuhr wider und sollte daher zusammen mit den elektrischen und mechanischen Messwerten interpretiert werden. Testbedingungen und Akzeptanzgrenzen hängen vom Steckverbinder und seiner Anwendung ab.
