HEIM EV-Anschlüsse Workersbee G4.0 GB/T Flüssigkeitsgekühltes DC-Ladeanschlusskabel
Workersbee G4.0 GB/T liquid-cooled DC charging connector cable for high-power DC fast charging systems

Workersbee G4.0 GB/T Flüssigkeitsgekühltes DC-Ladeanschlusskabel

Ein flüssigkeitsgekühltes GB/T-Ladeanschlusskabel für 1000 V DC, erhältlich in den Ausführungen 400 A und 600 A, entwickelt für Hochleistungs-Gleichstrom-Schnellladesysteme, die einen kontrollierten Temperaturanstieg und einen stabilen Betrieb in anspruchsvollen Ladeumgebungen erfordern.

  • Artikelnummer :

    WB-GC-DC4.0

  • Zertifizierung :

    CQC, CE, and temperature-rise test documents available

  • Nennstrom :

    400A / 600A

  • Produkttyp :

    GB/T liquid-cooled DC charging Connector cable

  • Schnittstellenstandard :

    GB/T 20234

  • Nennspannung :

    1000V DC

  • Kühlart :

    Liquid cooling

  • Anwendungen :

    High-power GB/T DC fast charging systems

  • Anpassung :

    Cable length, color, marking, wiring, and cooling configuration
Jetzt anfragen
Vielleicht sind Sie daran interessiert

  • BESCHREIBUNG

  • DATENBLATT

  • Highlights

  • FAQ



Das flüssigkeitsgekühlte GB/T-DC-Ladekabel Workersbee G4.0 wurde gemäß GB/T 20234 entwickelt und verfügt über CQC-, CE- und weitere Prüfberichte zur Projektbewertung. Es ist für 1000 V DC ausgelegt und in den Ausführungen 400 A und 600 A erhältlich. Das Kabel ist für leistungsstarke GB/T-DC-Schnellladesysteme konzipiert, bei denen Zertifizierungsdokumente, Temperaturkontrolle und Integrationssicherheit entscheidende Kaufkriterien sind.

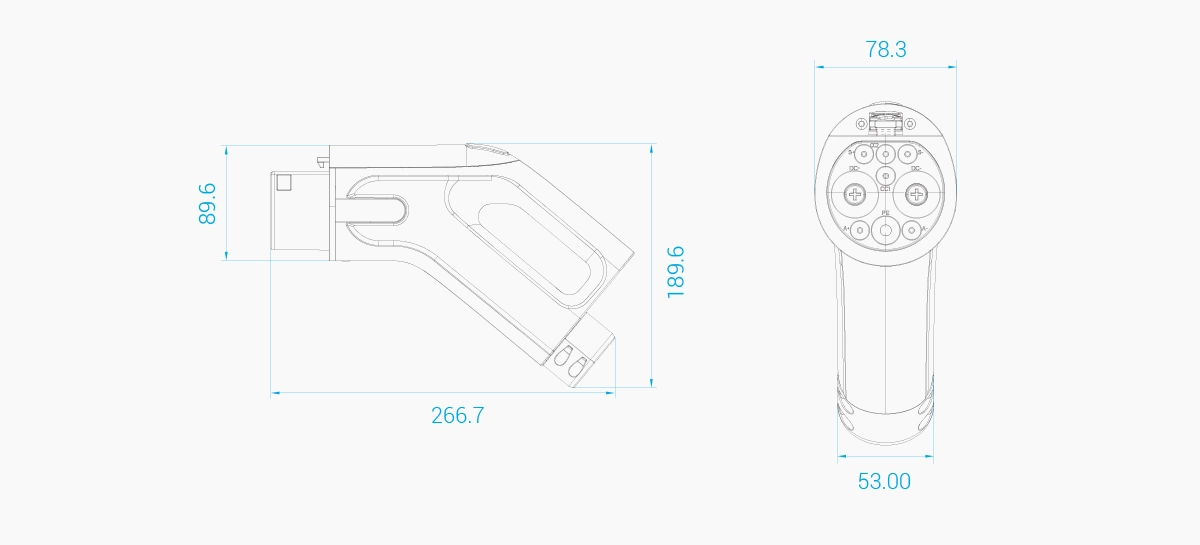

Workersbee G4.0 GB/T Liquid-Cooled DC Charging Cable Dimensions



Das Kabel unterstützt die Kühlung mit Wasser-Glykol- oder Silikonöl, mit einem typischen Kühlmitteldurchfluss von 1,5–3 l/min und einem Kühlmitteldruck von ca. 3,5–8 bar. Die 400-A-Version verwendet ein 26,5 mm langes TPU-Kabel, die 600-A-Version hingegen ein 30,0 mm langes TPU-Kabel. Dadurch können Ladegerätehersteller die passende Konfiguration je nach Strombedarf, Kabelführung und Installationsanforderungen wählen.





Mit Schutzart IP55, Flammschutzklasse UL94 V-0, Durchschlagsfestigkeit 3500 VAC, Isolationswiderstand über 500 MΩ und mehr als 10.000 Steckzyklen eignet sich dieses flüssigkeitsgekühlte GB/T-Ladekabel für öffentliche Schnellladestationen, Flottendepots, das Laden von Elektrobussen, Logistikfahrzeuge und andere Anwendungen mit hohem DC-Ladeaufkommen, bei denen die Temperaturregelung und die tägliche Betriebssicherheit wichtig sind.



ev plug factory

Kategorie

Artikel

Spezifikation

Produktinformationen

Modell

WB-GC-DC4.0

Standard

GB/T 20234; geprüft gemäß GB/T 20234.1-2015

Unterlagen

CQC-, CE- und Temperaturanstiegsprüfdokumente sind auf Anfrage erhältlich.

Elektrische Nennwerte

Nennspannung

1000 V Gleichstrom

Nennstrom

400 A / 600 A

Durchschlagsfestigkeit

3500 V Wechselstrom

Leckstrom

<5 mA

Isolationswiderstand

>500 MΩ

Temperaturanstieg

Terminaltemperaturanstieg ≤50K unter definierten Testbedingungen

Kabeloptionen

400-A-Kabel

2×16 + 1×6 + 2×2,5 + 2×0,75(P2) + 3×0,5(P2) + 5×0,5

400A Kabel-Außendurchmesser

26,5 mm

600A Kabel

4×25 + 1×6 + 2×2,5 + 2×0,75(P2) + 3×0,5(P2) + 5×0,5

600A Kabel-Außendurchmesser

30,0 mm

Kabelmantel

TPU

Kühlsystem

Kühlmethode

Flüssigkeitskühlung

Kühlmedium

Wasser-Glykol-/Silikonöl

Kühlmittelkapazität

Ca. 2,5 Liter für ein 5 m langes Kabel

Kühlmitteldruck

Ca. 3,5–8 bar

Kühlmitteldurchflussrate

1,5–3 l/min

Systemstromverbrauch

<160 W

Systemrauschen

<60 dB

Mechanische und Umwelt

Schutzklasse

IP55

Flammenbewertung

UL94 V-0

Paarungszyklen

>10.000 Zyklen

Einführ-/Rückzugskraft

<140N

Betriebstemperatur

-30 °C bis +50 °C

Betriebshöhe

<4000 m

Gehäusefarbe

Weiß / Schwarz

Zertifizierungsdokumente für die Projektprüfung

CQC-, CE- und Temperaturanstiegsprüfdokumente stehen zur Unterstützung der technischen Bewertung, der Lieferantenqualifizierung und der Projektbeschaffungsprüfung zur Verfügung.



400A / 600A Hochstromoptionen

Erhältlich in den Ausführungen 400A und 600A mit einer Nennspannung von 1000V DC, geeignet für GB/T DC-Schnellladesysteme mit hoher Leistung.



Flüssigkeitskühlung für kontrollierten Temperaturanstieg

Unterstützt Wasser-Glykol- oder Silikonölkühlung zur besseren Wärmeableitung beim Hochstrom-Ladevorgang.



Kabelkonfigurationen für unterschiedliche Ladelasten

Die 400A-Version verwendet ein 26,5 mm TPU-Kabel, während die 600A-Version ein 30,0 mm TPU-Kabel verwendet, sodass die Auswahl je nach Strombedarf, Kabelführung und Handhabungsanforderungen möglich ist.



Getestet unter hohen Umgebungsbedingungen

Getestet bei DC500A und DC600A unter Umgebungstemperaturbedingungen von 40°C und 50°C, wobei der Temperaturanstieg am Anschlusspunkt anhand der Anforderungen von ≤50K bewertet wurde.



Konzipiert für den täglichen Einsatz im DC-Schnellladebetrieb

Ausgelegt für Schutzart IP55, Flammschutzklasse UL94 V-0, Durchschlagsfestigkeit 3500VAC, Isolationswiderstand über 500MΩ und mehr als 10.000 Steckzyklen.




Welche Zertifizierungen sind für dieses GB/T-flüssigkeitsgekühlte DC-Ladekabel verfügbar?
CQC-, CE- und Temperaturanstiegsprüfdokumente stehen zur Projektprüfung zur Verfügung. Vor der Auftragsbestätigung empfehlen wir Ihnen, den erforderlichen Markt, die Stromstärke, die Kabelkonfiguration und den Geltungsbereich der Dokumente zu prüfen, um sicherzustellen, dass diese Ihren Projektanforderungen entsprechen.
Wie soll ich mich zwischen der 400-A- und der 600-A-Version entscheiden?
Die 400-A-Version eignet sich für GB/T-Gleichstrom-Schnellladesysteme, bei denen ein ausgewogenes Verhältnis zwischen hoher Stromstärke, Kabelführung und Installationsflexibilität erforderlich ist. Die 600-A-Version ist für Projekte mit höherem Strombedarf und stärkeren Kühlungsanforderungen konzipiert. Die endgültige Auswahl sollte auf der Ladeleistung, der Kabellänge, der Ladedauer, der Kühlleistung und den Betriebsbedingungen vor Ort basieren.
Welches Kühlsystem ist für dieses flüssigkeitsgekühlte GB/T-Gleichstrom-Ladekabel erforderlich?
Das Kabel unterstützt die Kühlung mit Wasser-Glykol- oder Silikonöl. Der typische Kühlmitteldurchfluss liegt bei 1,5–3 l/min, der Kühlmitteldruck bei etwa 3,5–8 bar. Das Kühlsystem muss auf die gewählte Stromstärke, die Kabellänge, die Gehäusekonstruktion, die Ladelast und die Umgebungstemperatur abgestimmt sein.



Wurde dieses flüssigkeitsgekühlte GB/T-Ladekabel auf Temperaturanstieg getestet?
Ja. Das Kabel wurde bei Gleichstrom von 500 A und 600 A unter Umgebungstemperaturen von 40 °C und 50 °C geprüft. Die Prüfanforderung war ein Temperaturanstieg am Kabelanschluss von ≤ 50 K, und das Ergebnis entsprach den definierten Prüfbedingungen.




Worin besteht der Unterschied zwischen einem flüssigkeitsgekühlten und einem natürlich gekühlten GB/T-Gleichstrom-Ladekabel?
Ein natürlich gekühltes GB/T-Gleichstrom-Ladekabel nutzt hauptsächlich Leiterquerschnitt, Steckerstruktur und Luftabfuhr zur Wärmeableitung. Ein flüssigkeitsgekühltes Kabel verwendet zirkulierendes Kühlmittel zur Wärmeabfuhr beim Laden mit hohen Strömen. Es eignet sich besser für höhere Stromstärken, längere Ladevorgänge und häufiges Schnellladen mit Gleichstrom.
Welche Informationen sollten vor der Bestellung oder Integration bestätigt werden?
Bitte bestätigen Sie die erforderliche Stromstärke, Kabellänge, das Kühlmedium, den Kühlmitteldurchfluss, den Kühlmitteldruck, die Ausgangsspannung und den Strombereich des Ladegeräts, die Installationsumgebung, die Zertifizierungsanforderungen, die Steckerfarbe sowie alle projektspezifischen Kennzeichnungs- oder Verdrahtungsanforderungen. Diese Angaben helfen, das Kabel auf das Ladesystem abzustimmen und Integrationsrisiken zu minimieren.



Beliebte Tags : DC-Schnellladekabel 400-A-Gleichstrom-Ladekabel 600A Gleichstrom-Ladekabel GB/T Flüssigkeitsgekühlter Stecker Flüssigkeitsgekühlter DC-Anschluss Flüssigkeitsgekühltes Ladekabel GB/T-Ladeanschluss GB/T DC-Ladekabel
