HEIM EV-Anschluss Workersbee flüssigkeitsgekühlter CCS2-Gleichstromstecker für Hochleistungsladung von Elektrofahrzeugen
Main product view of Workersbee liquid-cooled CCS2 DC connector for high-power EV charging
Front interface view of Workersbee liquid-cooled CCS2 DC connector for high-power EV charging
Workersbee liquid-cooled CCS2 DC charging cable assembly with connector and cable leads
Cable end detail of Workersbee liquid-cooled CCS2 DC connector assembly showing power and signal leads

Workersbee flüssigkeitsgekühlter CCS2-Gleichstromstecker für Hochleistungsladung von Elektrofahrzeugen

Die flüssigkeitsgekühlten CCS2-DC-Steckverbinder von Workersbee sind in den Ausführungen 300A, 400A und 500A für Hochleistungs-Ladeprojekte für Elektrofahrzeuge erhältlich.

  • Artikelnummer :

    WB-IC-DC2.0- 300A, WB-IC-DC2.0- 400A, WB-IC-DC2.0- 500A

  • Zertifizierung :

    TUV / CE

  • Nennstrom :

    300A/400A/500A

  • Product Type :

    Liquid-Cooled CCS2 DC Charging Connector

  • Interface Standard :

    CCS2 / EN IEC 62196-3

  • Rated Voltage :

    Up to 1000V DC

  • Cooling Type :

    Liquid Cooling

  • Applications :

    Public DC fast charging stations, highway charging sites, fleet depots, and other high-power charging projects

  • Customization :

    Cable length, current configuration, matched cable assembly, branding, and project-based integration support
Jetzt anfragen DATENBLATT
Vielleicht sind Sie daran interessiert

  • BESCHREIBUNG

  • DATENBLATT

  • Highlights

  • FAQ

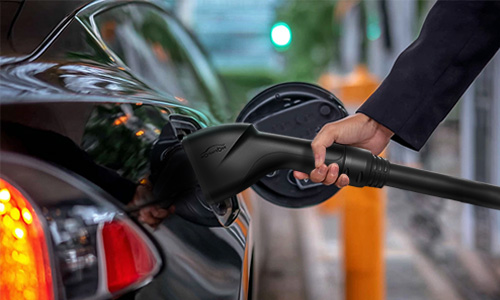

Workersbee liquid-cooled CCS2 DC connector in EV charging application at a commercial charging site

Bei Hochleistungsladeanwendungen hängt die Leistungsfähigkeit des Steckverbinders nicht nur von der Strombelastbarkeit ab, sondern auch von der Wärmeregulierung, der Kabelführung und der Betriebsstabilität bei wiederholter Nutzung. Die Flüssigkeitskühlung trägt dazu bei, dass diese Serie anspruchsvolle Ladeumgebungen effektiver bewältigt.



Diese Serie eignet sich für öffentliche Schnellladeinfrastruktur, Autobahnladestationen, Fuhrparkdepots und andere kommerzielle Projekte mit häufiger Nutzung. Sie unterstützt zudem die Integration auf der Ladeseite durch praxisnahe technische Daten wie Kühlmitteldurchflussrate, Kühlmittelkapazität, Wärmeaustauschleistung sowie wichtige elektrische und mechanische Spezifikationen.



Für verschiedene Ladegerätedesigns, Kabelverläufe und Branding-Anforderungen stehen projektbezogene Optionen zur Verfügung. Technische Dokumente für das gewählte Modell können auf Anfrage zur Projektprüfung und technischen Bewertung bereitgestellt werden.



Dimension drawing of Workersbee liquid-cooled CCS2 DC connector with side and front views



ARBEITERBIENE EV-Steckverbinder werden präzise und effizient auf vollautomatischen Produktionslinien gefertigt. In jeder Produktionsphase werden 360-Grad-Sichtprüfungen durchgeführt. Die Produktionslinien werden mit größter Sorgfalt überwacht, um sicherzustellen, dass jeder produzierte Stecker höchsten Qualitätsstandards entspricht und fehlerfrei ist. Das Qualitätskontrollsystem wurde entwickelt, um ein optimales Endprodukt zu gewährleisten und den Kunden somit ein sicheres und zuverlässiges Produkt zu garantieren.

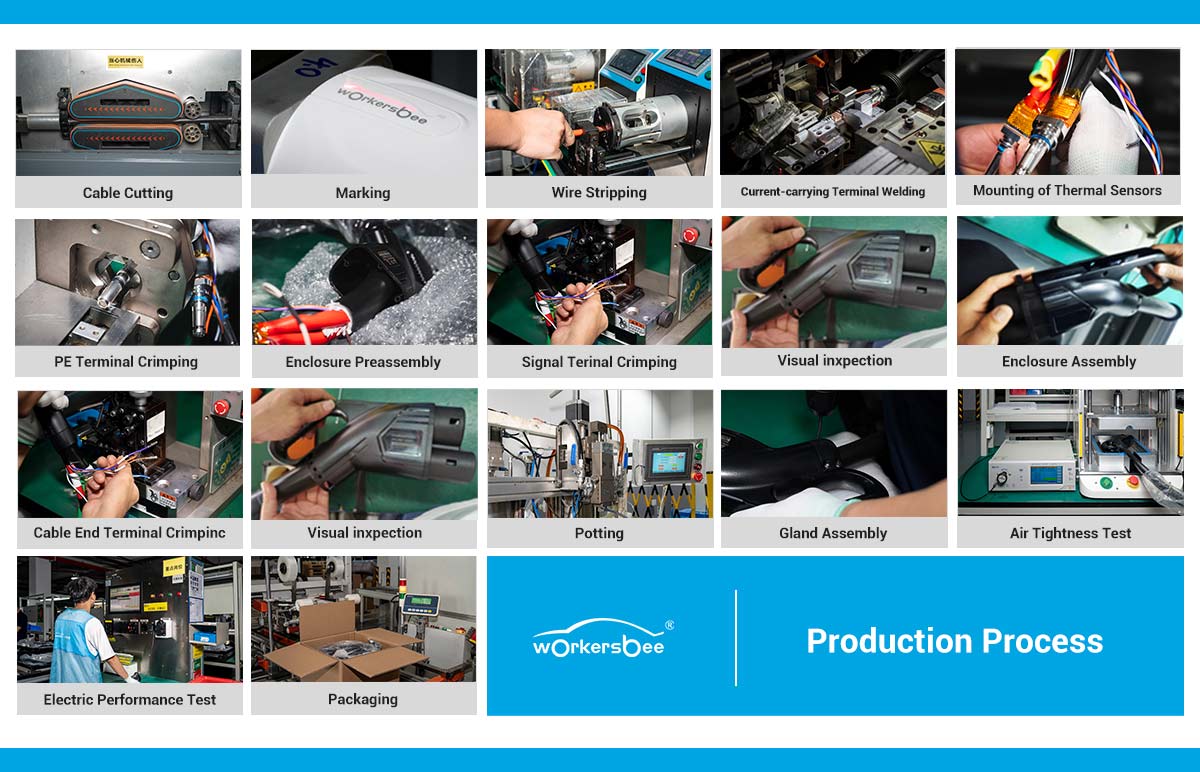

Production process of Workersbee liquid-cooled CCS2 DC connector including assembly and testing steps

Artikel

CInhalt

Nennstrom

300 A / 400 A / 500 A

Nennspannung

Bis zu 1000 V Gleichstrom

Betriebstemperatur

-35 °C bis +50 °C

Schutzklasse

IP55

Schnittstellenstandard

CCS2 / EN IEC 62196-3

Terminalmaterial

Kupferlegierung, versilbert

Gehäusematerial

Thermoplast

Kabelmaterial

TPU

Kühlart

Flüssigkeitskühlung

Kühlmitteldurchflussrate

1,5–3,0 l/min

Kühlmitteldruck

3,5–8 bar

Kühlmittelkapazität

Ca. 2,5 l für 5 m Kabel

Stromverbrauch des Flüssigkeitskühlsystems

<160 W

Geräuschentwicklung des Flüssigkeitskühlsystems

<60 dB

Wärmeaustauschrate

170 W bei 300 A
255 W bei 400 A
374 W bei 500 A

Paarungszyklen

Mehr als 10.000

Zertifizierung

Getestet nach EN IEC 62196-1, EN IEC 62196-3, IEC TS 62196-3-1 und EN 17186

Thermische Regelung für Hochstromladung

Die Flüssigkeitskühlung ist für Anwendungen mit hohen Ladeströmen und optimiertem Temperaturmanagement ausgelegt. Die Serie umfasst Konfigurationen mit 300 A, 400 A und 500 A. Für jede Stromstärke sind Wärmeaustauschdaten veröffentlicht, um die Projektbewertung zu unterstützen.



Konzipiert für die Integration in Hochleistungsladesysteme

Diese Serie unterstützt Ladesysteme bis zu 1000 V DC und beinhaltet praktische technische Daten wie Kühlmitteldurchflussrate, Kühlmittelkapazität und wichtige elektrische und mechanische Spezifikationen für die Anpassung auf der Ladegerätseite.



Geeignet für gewerbliche Ladeinfrastrukturprojekte mit hoher Auslastung

Der Stecker wurde für öffentliche Schnellladestationen, Autobahnladestationen, Fuhrparkdepots und andere kommerzielle Ladeanwendungen entwickelt, bei denen die Ladeausrüstung voraussichtlich häufig genutzt wird.



Stabile Produktstruktur für wiederholte gewerbliche Nutzung

Mit Flüssigkeitskühlung, IP55-Schutzart und über 10.000 Steckzyklen ist diese Serie für den Einsatz in gewerblichen Ladeumgebungen konzipiert, die wiederholtes Verbinden und den Betrieb im Freien erfordern.





Mit welchem ​​Gleichstrom kann ich rechnen?
Dieser Griff ist für 500 A Dauerstrom bei bis zu 1000 V Gleichspannung mit Temperaturanstieg ausgelegt. < 50 °C, wenn der Kühlkreislauf die Spezifikationen erfüllt. Fordern Sie bei uns die Temperaturkurven an, die auf Ihre Umgebungsbedingungen und Ihren Betriebszyklus abgestimmt sind.
Welchen Kühlkreislauf benötige ich?
Verwenden Sie einen Silikonölkreislauf, der für einen Durchfluss von 1,5–3,0 l/min bei einem Druck von ca. 3,5–8 bar am Griff ausgelegt ist. Ein 5 m langes Kabel fasst typischerweise ca. 2,5 l Kühlmittel; die typische Leistungsaufnahme pro Griff beträgt <160 W. Wir stellen Integrationshinweise für Pumpen, Wärmetauscher, Schläuche und Schnellkupplungen zur Verfügung.
Ist es für öffentliche Außenbereiche geeignet?
Ja – für den Außenbereich geeignet mit IP55-Schutzart und einem Betriebstemperaturbereich von −35 °C bis +50 °C. Die Griffe sind geräuscharm. <60 dB (etwa normale Gesprächslautstärke), und die Paarungskraft beträgt <100 N für den einfachen täglichen Gebrauch. Der Mechanismus wurde auf über 10.000 Zyklen getestet.
Ist es mit meinem CCS2-Ladegerät und den entsprechenden Standards kompatibel?
Die Konstruktion entspricht den Anforderungen der IEC 62196-3 für DC-Hochleistungskoppler und unterstützt die Temperaturmessung in kritischen Bereichen. Sie ist für CCS2-EVSE-Systeme vorgesehen; Verdrahtungspläne und Details zu den Sensorsignalen sind in unserer Integrationsanleitung enthalten. TÜV/CE-Dokumentation ist auf Anfrage erhältlich.
Welche Wartungsarbeiten sind erforderlich?？
Halten Sie die Kupplungsfläche sauber, prüfen Sie Dichtungen und Verriegelungskomponenten regelmäßig und kontrollieren Sie Kühlmittelstand und Filter im Rahmen der Wartung. Vermeiden Sie direkte Hochdruckstrahlen auf die Kupplungsfläche. Eine Wartungscheckliste und die Wartungsintervalle finden Sie im Servicehandbuch; die Garantie beträgt 24 Monate.
