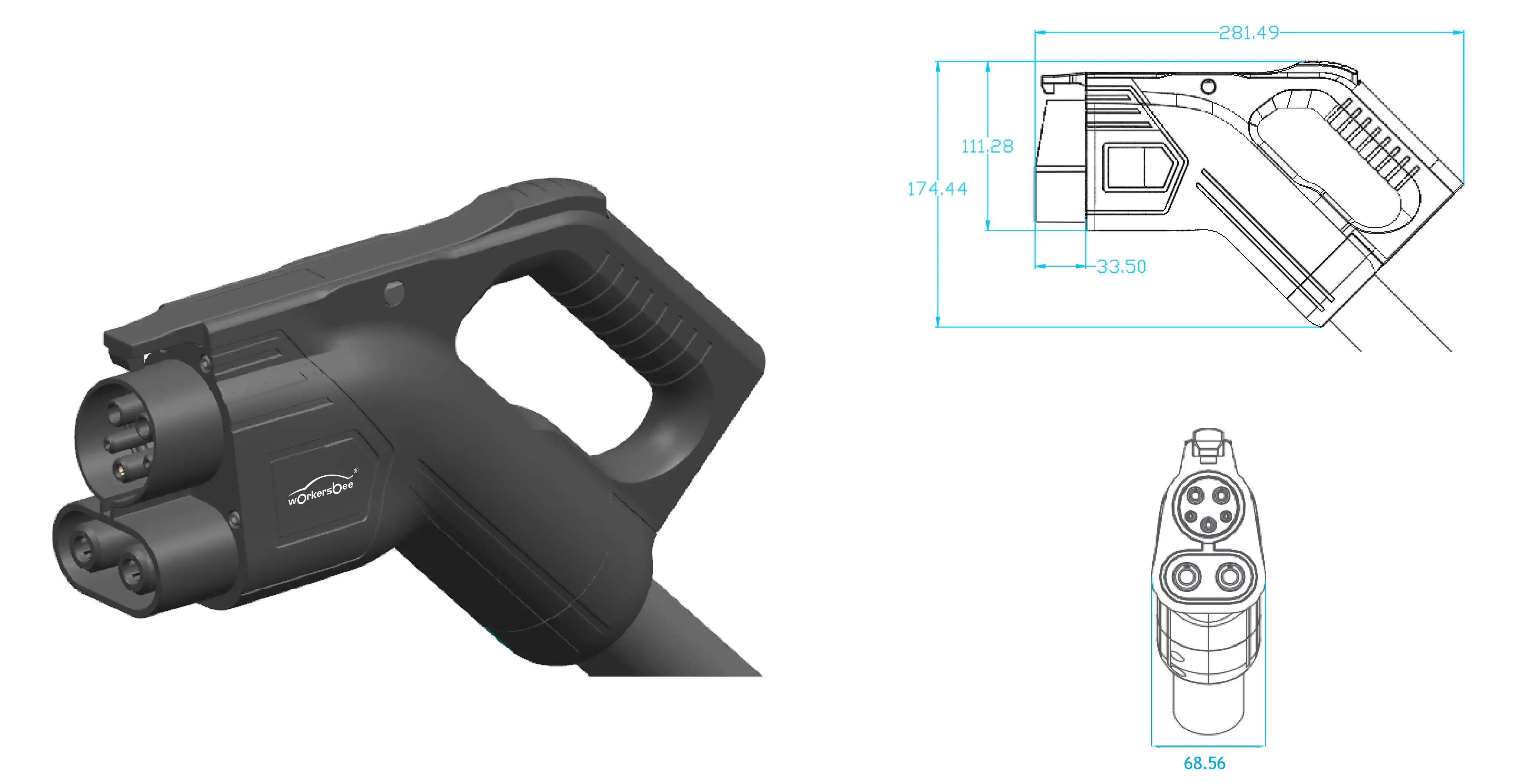

Der Workersbee CCS1 400A DC-Ladestecker ist für DC-Ladesysteme konzipiert, die einen natürlich gekühlten Hochstromstecker benötigen. Er entspricht dem SAE J1772-Schnittstellenstandard und ist für Elektrofahrzeuge mit CCS1-Ladeschnittstelle vorgesehen.

Der Stecker ist für 400 A und 1000 V Gleichspannung ausgelegt. Zu den wichtigsten Parametern gehören ein Isolationswiderstand von über 500 MΩ, eine Spannungsfestigkeit von 3000 V, eine Ein- und Aussteckkraft von unter 100 N sowie eine mechanische Lebensdauer von über 20.000 Leerlaufzyklen. Die Brennbarkeitsklasse entspricht UL94 V-0.
Für den Einsatz im Außenbereich und in gewerblichen Ladeumgebungen ist der Stecker gemäß IP55 spezifiziert und unterstützt einen Betriebstemperaturbereich von -40 °C bis 50 °C. Das Produkt unterstützt außerdem die Temperaturüberwachung, die gemäß Spezifikation aktiviert werden muss.
Die 400-A-Version ermöglicht die projektbezogene Anpassung von Kabellänge, Abisolierlänge, Kabelschuhtyp und Sensortyp. Je nach Integrationsanforderungen auf der Ladegerätseite stehen PT1000- und NTC-Sensoren zur Verfügung.

400 A / 1000 V Gleichstrom-Nennstrom
Konzipiert für CCS1-Gleichstromladesysteme mit einem Nennstrom von 400 A und einer Nennspannung von 1000 V DC.
Natürlich gekühlte Kabelstruktur
Geeignet für Ladegeräte, die eine natürlich gekühlte Hochstrom-Anschlussarchitektur verwenden.
Unterstützung für die Temperaturüberwachung
Die Temperaturerkennung muss während des Betriebs aktiviert sein. Für unterschiedliche Anforderungen an die Ladegerätintegration stehen PT1000- oder NTC-Optionen zur Verfügung.
Schutz im Freien
Entspricht der Schutzart IP55 für Ladeanwendungen, die einen Schutz bei der Installation im Freien erfordern.
Mechanische und Materialeigenschaften
Die Ein- und Ausziehkraft liegt unter 100 N, die mechanische Lebensdauer übersteigt 20.000 Leerlaufzyklen und die Entflammbarkeitsklasse des Materials ist UL94 V-0.
Projektbasierte Anpassung
Unterstützt die individuelle Anpassung von Kabellänge, Abisolierlänge, Kabelschuhtyp und Sensortyp.
Ist dieser Stecker für CCS1-Gleichstromladeanwendungen in Nordamerika geeignet?
Ja. Es ist für CCS1-Gleichstromladeanwendungen in Nordamerika ausgelegt. Die endgültige Kompatibilität sollte anhand der Ladegerätkonfiguration und der angestrebten Fahrzeugreichweite überprüft werden.
Ist CCS1 dasselbe wie J1772?
Nr. J1772 wird hauptsächlich zum Laden mit Wechselstrom verwendet, während CCS1 zum Schnellladen mit Gleichstrom dient.
Ist für einen 400A CCS1-Stecker immer eine Flüssigkeitskühlung erforderlich?
Nein. Dieses Produkt verwendet eine natürliche Kabelkühlung. Der Kühlbedarf hängt von der Konstruktion des Ladegeräts und den Betriebsbedingungen ab.
Warum ist die Temperaturüberwachung wichtig?
Es hilft, die Wärme an Hochstromkontaktpunkten während des Gleichstromladens zu kontrollieren und unterstützt das Wärmemanagement.
Was kann an diesem Anschluss individuell angepasst werden?
Kabellänge, Abisolierlänge, Kabelschuhtyp und Sensortyp können individuell angepasst werden.
Was sollten Käufer vor der Bereitstellung bestätigen?
Käufer sollten die Kompatibilität mit dem Fahrzeuganschluss, die elektrischen Nennwerte des Ladegeräts, die Wärmestrategie, den Zertifizierungsprozess und die Betriebsbedingungen überprüfen.
