CCS2, auch bekannt als Combo 2, ist einer der wichtigsten Steckerstandards für DC-Schnellladung in Europa und vielen anderen Märkten mit Typ-2-Anschluss. Für Hersteller von Ladestationen, CPOs, Flottenbetreiber, Distributoren und Käufer von Elektrofahrzeugkomponenten bedeutet das Verständnis von CCS2 mehr als nur die Erkennung der Steckerform. Es geht vielmehr darum zu wissen, wie Steckerstruktur, Pinbelegung, AC/DC-Ladepfade, Nennleistungen, Kühlmethoden, Kompatibilitätsgrenzen und Langzeitstabilität reale Ladeprojekte beeinflussen.
Bei öffentlichen Ladestationen, Fuhrparkdepots und Hochleistungsladesystemen hängt die Auswahl des CCS2-Steckverbinders von mehr als nur dem Nennstrom ab. Markttauglichkeit, Fahrzeugkompatibilität, Wärmeauslegung, Kabelhandhabung, Verriegelungssicherheit, Zertifizierung und Wartungsplanung beeinflussen maßgeblich, ob ein Steckverbinder oder eine Kabelkonfektion für das jeweilige Projekt geeignet ist.
Ein CCS2-Stecker besteht aus einer Typ-2-Wechselstromschnittstelle mit zwei zusätzlichen Gleichstromkontakten darunter. Der obere Teil dient als Typ-2-Ladeschnittstelle, während der untere Teil DC+- und DC--Kontakte für das Schnellladen mit Gleichstrom bereitstellt.
Diese kombinierte Struktur ermöglicht es, dass ein CCS2-Fahrzeugeingang sowohl Wechselstromladung (Typ 2) als auch Gleichstrom-Schnellladung (CCS2) unterstützt, sofern Fahrzeug und Ladesystem für beide Modi ausgelegt sind. Derselbe Eingang kann somit verschiedene Ladeszenarien abdecken, von der Wechselstromladung am Zielort bis hin zur Gleichstrom-Schnellladung an öffentlichen Ladestationen oder Flottendepots.
CCS2 ist in der europäischen Gleichstrom-Schnellladeinfrastruktur und in vielen Märkten, die Ladestandards auf Basis des Typs 2 verwenden, weit verbreitet. Seine physikalische Schnittstelle entspricht IEC 62196-2 für den Wechselstromteil (Typ 2) und IEC 62196-3 für den Gleichstromteil.

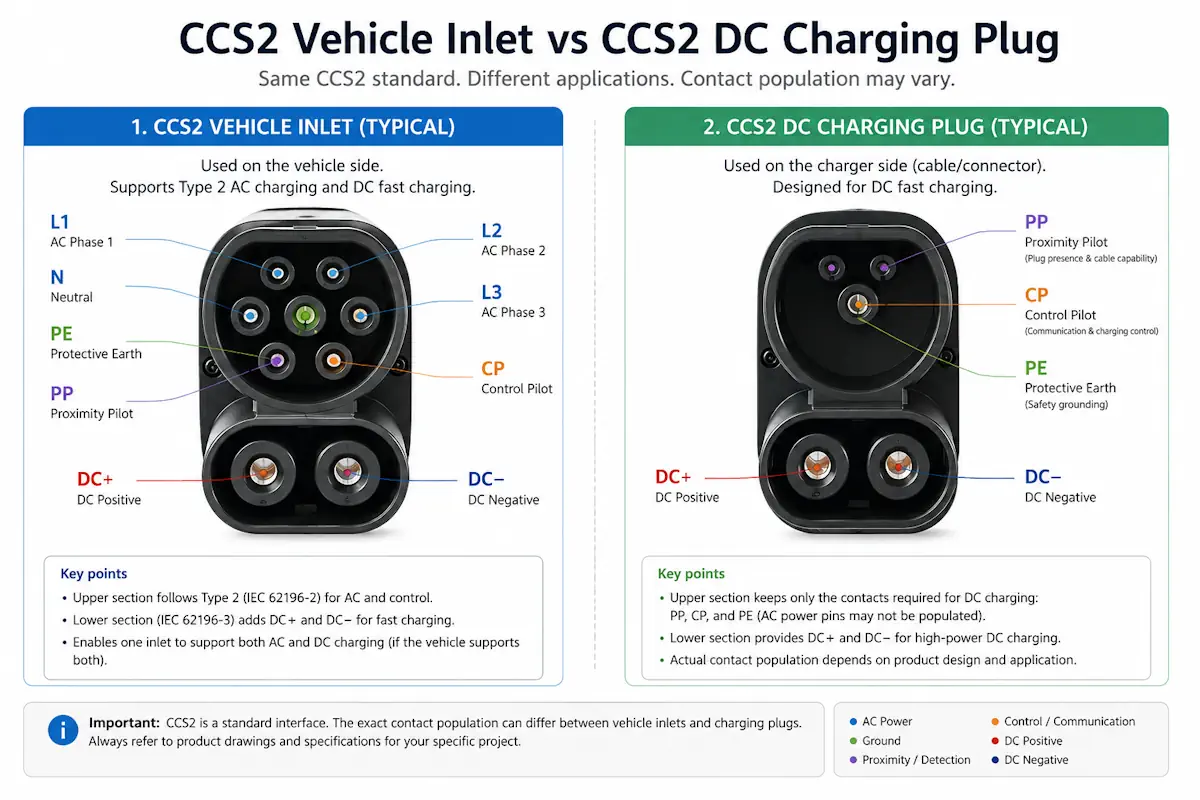

Der CCS2-Stecker besteht aus zwei Hauptbereichen. Der obere Bereich entspricht dem Typ-2-Layout und enthält Kontakte für Wechselstromladung, Erdung und Steuersignale. Der untere Bereich enthält die beiden größeren Gleichstromkontakte für Schnellladung. Dieses Layout trennt die Stromversorgung von den Steuer- und Sicherheitsfunktionen und ermöglicht es, dass ein Fahrzeuganschluss verschiedene Lademodi unterstützt.
Die genaue Kontaktbelegung kann zwischen einer vollständigen CCS2-Fahrzeugladebuchse und einem CCS2-Gleichstrom-Ladestecker variieren. Bei Gleichstrom-Schnellladesteckern sind die Wechselstromkontakte möglicherweise nicht belegt, da die Gleichstromversorgung mit hoher Leistung die niedrigeren DC+- und DC--Kontakte nutzt.
Pin / Kontaktbereich | Funktion | Wird zum Laden im Wechselstrom verwendet | Wird beim Gleichstromladen verwendet | Praktischer Hinweis |
|---|---|---|---|---|
L1 / L2 / L3 | Wechselstrom-Phasenleiter | Ja | No | Wird je nach Fahrzeug und Stromversorgung zum einphasigen oder dreiphasigen Wechselstromladen verwendet. |
N | Neutralleiter | Ja | No | Wird in Wechselstrom-Ladekonfigurationen verwendet, die einen Neutralleiter benötigen. |
PE | Schutzerde | Ja | Ja | Sorgt für die Erdung und damit für sicheres Laden. |
CP | Kontrollpilot | Ja | Ja | Unterstützt die Signalübertragung zwischen Elektrofahrzeug und Ladegerät, einschließlich Ladezustand und Stromgrenzen. |
PP | Annäherungspilot | Ja | Ja | Erkennt das Vorhandensein eines Steckers und hilft bei der Identifizierung der Kabelkapazität. |
DC+ | Positiver Gleichstromanschluss | No | Ja | Führt während des Schnellladens positive Gleichspannung. |
DC- | negativer Gleichstromanschluss | No | Ja | Vervollständigt den Gleichstrompfad während des Schnellladens. |
Die Pinbelegung ist nur ein Aspekt bei der Auswahl von Steckverbindern. Mechanische Stabilität, Kontaktqualität, Verriegelungsrückmeldung, Kabelzugentlastung und Dichtungsleistung beeinflussen ebenfalls die Ladezuverlässigkeit, insbesondere an öffentlichen Schnellladestationen mit häufigen Steckzyklen.
Eine CCS2-Buchse unterstützt Wechselstrom- und Gleichstrom-Schnellladung über separate Strompfade innerhalb derselben Schnittstelle. Beim Laden mit Wechselstrom nutzt ein Typ-2-Stecker den oberen Teil der Buchse. Dies ist üblich für das Laden zu Hause, am Arbeitsplatz, unterwegs und bei längeren Parkvorgängen.
Beim DC-Schnellladen liefert ein CCS2-Stecker über die unteren DC+ und DC- Kontakte hohe Leistung. Über die AC-Phasenkontakte wird kein Gleichstrom übertragen. Der obere Teil unterstützt weiterhin Steuerungs-, Näherungs-, Erdungs- und Sicherheitsfunktionen, die den Verbindungsstatus, die Kabelkompatibilität und die Ladebereitschaft überprüfen.
Die physische Passform allein reicht nicht aus, um die vollständige Ladekompatibilität zu gewährleisten. Eine CCS2-Buchse kann zwar sowohl Typ-2-Wechselstrom- als auch CCS2-Gleichstromstecker aufnehmen, Fahrzeug und Ladegerät müssen jedoch den entsprechenden Lademodus, Kommunikationsprozess und die Sicherheitslogik unterstützen.
CCS2 ist der wichtigste Standard für Gleichstrom-Schnellladeanschlüsse in Europa und wird in vielen Märkten mit Typ-2-basierter Ladeinfrastruktur häufig eingesetzt. Er ist auch in Teilen Ozeaniens, des Nahen Ostens, Afrikas und in exportorientierten Ladeinfrastrukturprojekten, die europäische Ladestandards anwenden, weit verbreitet.
Diese regionale Anpassung ist für Hersteller von Ladestationen, Händler und Infrastrukturbetreiber von Bedeutung. Ein CCS2-Stecker kann die richtige Wahl für einen europäischen Autobahnladeknotenpunkt, ein öffentliches Gleichstrom-Ladeprojekt im Nahen Osten oder einen Fuhrpark mit Fahrzeugen mit CCS2-Eingängen sein. Er sollte jedoch nicht als universeller Stecker für jeden Markt betrachtet werden.
Nordamerika nutzte traditionell CCS1 für Gleichstrom-Schnellladung, während SAE J3400/NACS dort mittlerweile ein wichtiger Anschlussstandard ist. Bei globalen Projekten sollte die Auswahl des Steckverbinders dem Zielmarkt, dem Fahrzeugbestand, den lokalen Vorschriften, den Zertifizierungsanforderungen und den Ladestandards der Fahrzeuge, die die Ladestation tatsächlich anfahren, entsprechen.
Die Ladeleistung nach CCS2 wird durch Spannung und Stromstärke bestimmt. Die Nennleistung eines Steckers oder Ladegeräts bedeutet jedoch nicht, dass diese Leistung bei jedem Ladevorgang tatsächlich erreicht wird. Vereinfacht ausgedrückt berechnet sich die elektrische Leistung als Produkt aus Spannung und Stromstärke. Beispielsweise entspricht ein System mit 1000 V und 500 A einer theoretischen maximalen elektrischen Leistung von 500 kW.
In realen Ladeprojekten liegt die abgegebene Leistung üblicherweise unter dem theoretischen Maximalwert. Sie hängt von der Fahrzeugbatteriespannung, dem Ladezustand der Batterie, der Ausgangsleistung des Ladegeräts, der Strombelastbarkeit des Kabels, der Umgebungstemperatur und den vom Ladesystem definierten Grenzwerten ab. Ein Fahrzeug kann hohe Leistung nur während eines Teils der Ladekurve aufnehmen und den Strom dann reduzieren, wenn sich der Ladezustand der Batterie einem höheren Wert annähert.
Bei CCS2-Anwendungen mit hohem Stromverbrauch ist die Wärmeentwicklung meist der wichtigste Faktor. Kontaktwiderstand, Kabeldesign, Kühlmethode und Einsteckfrequenz beeinflussen den Temperaturanstieg an Stecker und Kabel. Nähert sich das System seiner thermischen Belastungsgrenze, kann das Ladegerät den Strom reduzieren, um Stecker, Kabel und Fahrzeugeingang zu schützen. Die Auswahl eines CCS2-Ladegeräts sollte daher nicht nur die höchste angegebene Nennleistung, sondern auch den tatsächlichen Arbeitszyklus und die thermische Reserve berücksichtigen.
Nicht jedes CCS2-Schnellladeprojekt benötigt einen flüssigkeitsgekühlten Stecker. Die Wahl sollte sich nach dem erforderlichen Stromniveau, dem Tastverhältnis, der Umgebungstemperatur, dem Ladezeitraum und der Wartungsfreundlichkeit richten.
Luftgekühlte CCS2-Ladeanschlüsse sind eine praktische Wahl für Gleichstromladung mittlerer Leistung, moderate Nutzung, längere Parkzeiten und kostensensible Standorte. Sie sind einfacher zu installieren und zu warten, da sie keine Kühlmittelzirkulation, Pumpen, Schläuche oder zusätzliche Überwachung des Kühlsystems benötigen. Für öffentliche Ladestationen in Städten, Parkplätze im Einzelhandel, Ladestationen an Arbeitsplätzen und einige Depotprojekte bieten luftgekühlte CCS2-Ladeanschlüsse ausreichend Leistung bei geringerer Systemkomplexität.
Flüssigkeitsgekühlte CCS2-Steckverbinder eignen sich besser für dauerhaftes Laden mit hohen Strömen. Typische Anwendungsbereiche sind Schnellladestationen an Autobahnen, stark frequentierte öffentliche Gleichstrom-Ladestationen, Fuhrparkdepots mit kurzen Ladefenstern, Installationen in heißen Klimazonen sowie Projekte, bei denen Leistungsreduzierung oder hohe Grifftemperaturen die Verfügbarkeit und Benutzerfreundlichkeit beeinträchtigen würden. Die Flüssigkeitskühlung verbessert die Wärmeregulierung unter hoher Last, erhöht jedoch auch die Kosten, die Systemkomplexität und den Wartungsaufwand.
Die Entscheidung lautet nicht „luftgekühlt oder besser“. Entscheidend ist, ob der Standort unter realen Betriebsbedingungen einen dauerhaft hohen Strom benötigt. Bei häufigen Betriebssitzungen, kurzen Verweilzeiten, leistungsstarken Fahrzeugen oder hohen Umgebungstemperaturen kann eine Flüssigkeitskühlung gerechtfertigt sein. Bei moderater Auslastung und Kostenkontrolle ist luftgekühltes CCS2 möglicherweise die bessere Wahl.

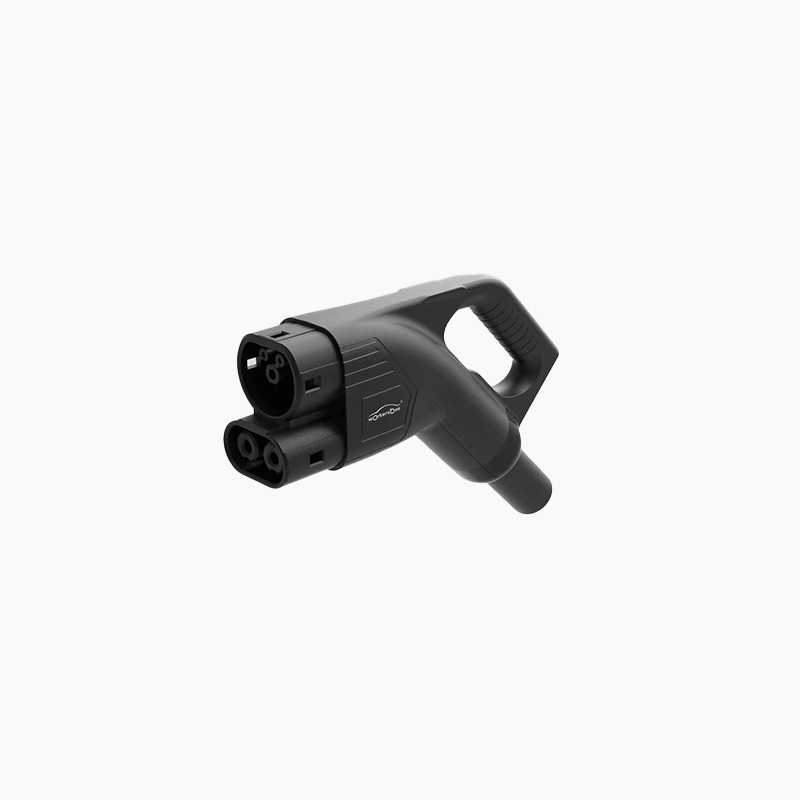

Luftgekühlter CCS2-Anschluss

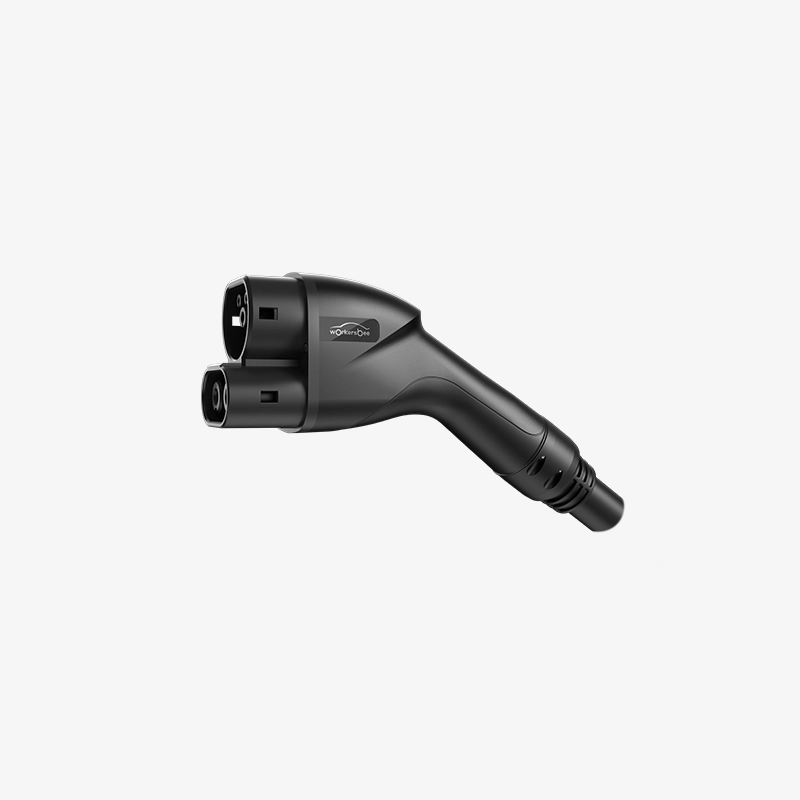

Flüssigkeitsgekühlter CCS2-Anschluss
Der CCS2-Stecker sollte projektbezogen und nicht nur nach der höchsten Strombelastbarkeit ausgewählt werden. Die folgende Checkliste hilft Käufern, Produktspezifikationen mit realen Ladebedingungen, Marktanforderungen und dem langfristigen Betrieb in Einklang zu bringen.
Auswahlpunkt | Warum es wichtig ist | Was zu bestätigen ist |
|---|---|---|
Zielmarkt | Die Anschlussnormen variieren je nach Region. | Prüfen Sie, ob CCS2 mit den Fahrzeugen, dem Infrastrukturstandard und den Vorschriften im Zielmarkt kompatibel ist. |
Fahrzeugkompatibilität | Der Fahrzeuganschluss und die Ladekapazität bestimmen, was tatsächlich genutzt werden kann. | Prüfen Sie, ob die Fahrzeuge CCS2-Gleichstromladung, Typ-2-Wechselstromladung oder beides unterstützen. |
Ladeleistung | Der Stecker muss zum Ladegerätgehäuse und dem vorgesehenen Einsatzort passen. | Prüfen Sie die Ladeleistung, die Logik der Leistungsverteilung und den zu erwartenden täglichen Verbrauch. |
Spannungs- und Stromstärkenbemessung | Die Nennleistung hängt sowohl von der Spannung als auch vom Strom ab, nicht nur von der angegebenen kW-Zahl. | Spannungsbereich, Spitzenstrom, Dauerstrom und thermische Grenzwerte prüfen. |
Kühlmethode | Die thermische Auslegung beeinflusst die Leistungsreduzierung, die Grifftemperatur und die Lebensdauer. | Wählen Sie je nach Stromstärke, Einschaltdauer und Umgebungstemperatur zwischen luftgekühltem und flüssigkeitsgekühltem Gerät. |
Kabellänge und Handhabung | Kabellänge, Gewicht und Flexibilität beeinflussen die Installation und die Benutzerfreundlichkeit. | Ausgewogene Parkplatzanordnung, Kabellänge, Biegeradius, Gewicht und Fahrkomfort. |
Sperren und Feedback | Eine fehlgeschlagene Sperrbestätigung kann eine Sitzung vor Beginn des Ladevorgangs abbrechen. | Bestätigung des Verriegelungsdesigns, der Verriegelungsrückmeldung, der Mikroschalterlogik und der Anforderungen an die Ladesignalübertragung. |
Abdichtung und Schutz | Ladegeräte für den Außenbereich sind Regen, Staub, UV-Strahlung und wiederholter Handhabung ausgesetzt. | Prüfen Sie die IP-Schutzart, die Materialbeständigkeit, die Zugentlastung und die Eignung für verschiedene Umgebungsbedingungen. |
Zertifizierung | Die Einhaltung der Vorschriften beeinflusst den Marktzugang und die Kundenakzeptanz. | Bitte prüfen Sie, ob die erforderlichen Zertifizierungen, Prüfberichte und Dokumentationen für die Zielregion vorliegen. |
Wartung und Ersatzteile | CCS2-Steckverbinder sind Verschleißteile an stark frequentierten Standorten. | Inspektionsintervalle planen, Ersatzstecker bereithalten, Kabel austauschen und im Fehlerfall reagieren. |
Lieferantenunterstützung | B2B-Projekte benötigen oft mehr als eine Standard-Teilenummer. | Bestätigen Sie die Anpassungsmöglichkeiten, den technischen Support, die Zertifizierungsdokumente, die Ersatzteile und die Lieferstabilität. |
Ein CCS2-Stecker, der laut Datenblatt geeignet erscheint, kann im praktischen Einsatz dennoch versagen, wenn die Belastungsdauer, die thermische Reserve, die Kabelführung oder der Wartungsplan nicht stimmen. Die Auswahl sollte die realen Ladebedingungen berücksichtigen und nicht nur den Spitzenstrom, die Steckerform oder eine Standard-Teilenummer.
Typ 2 und CCS2 sind eng verwandt, aber nicht identisch. Der Hauptunterschied besteht darin, dass Typ 2 eine AC-Ladeschnittstelle ist, während CCS2 zusätzlich einen DC-Schnellladepfad unterhalb des Typ-2-Bereichs bietet.
Artikel | Typ 2 | CCS2 |
|---|---|---|
Hauptverwendung | AC-Ladung | AC-Ladung und DC-Schnellladung |
Verbindungsstruktur | Nur Schnittstelle Typ 2 | Oberer Abschnitt Typ 2 plus zwei untere Gleichstromkontakte |
DC-Schnellladung | Nicht unterstützt | Unterstützt, sofern Fahrzeug und Ladegerät dafür ausgelegt sind. |
Typische Anwendungen | Laden zu Hause, Laden am Arbeitsplatz, Laden unterwegs | Öffentliche Gleichstrom-Ladestationen, Autobahn-Ladestationen, Fuhrparkdepots |
Fahrzeugeinlass | Einlass Typ 2 | CCS2-Einlass |
Steckerkompatibilität | Verwendet einen Netzstecker Typ 2 | Kann üblicherweise einen Typ-2-Netzstecker für das Laden mit Wechselstrom und einen CCS2-Stecker für das Laden mit Gleichstrom aufnehmen. |
Entscheidend für Käufer ist die Kompatibilität. Eine ähnliche Steckerform bedeutet nicht automatisch die gleiche Ladeleistung. Fahrzeuge mit Typ-2-Anschluss können CCS2-Gleichstrom-Schnellladung nur dann nutzen, wenn sie über die erforderliche Gleichstrom-Ladehardware, Kommunikationsunterstützung und das entsprechende Sicherheitssystem verfügen.
CCS1 und CCS2 sind beides kombinierte Ladesystemanschlüsse, basieren jedoch auf unterschiedlichen Wechselstromsteckerbasen. CCS1 verwendet den oberen Teil Typ 1 / J1772, während CCS2 den oberen Teil Typ 2 verwendet. Beide verfügen zusätzlich über zwei untere Gleichstromkontakte für das Schnellladen mit Gleichstrom.
Artikel | CCS1 | CCS2 |
|---|---|---|
AC-Basisanschluss | Typ 1 / J1772 | Typ 2 |
Hauptregion | Nordamerika und verwandte Märkte | Europa und viele Märkte des Typs 2 |
DC-Schnellladekontakte | Zwei untere Gleichstromkontakte | Zwei untere Gleichstromkontakte |
Unterstützung für das Laden von Wechselstrom | Hauptsächlich einphasiger Wechselstrom | Einphasen- oder Dreiphasenwechselstrom, je nach Fahrzeug und Stromversorgung |
Typische Projektnutzung | Nordamerikanische DC-Schnellladeprojekte | Europäische und Typ-2-Markt-Gleichstrom-Schnellladeprojekte |
Für Hersteller, Händler und Betreiber von Ladeinfrastruktur weltweit sollte die Wahl zwischen CCS1 und CCS2 vom Zielmarkt und dem dortigen Fahrzeugbestand abhängen. Ein Stecker, der mit der Infrastruktur einer Region kompatibel ist, entspricht möglicherweise nicht den Fahrzeugen, Zertifizierungsanforderungen oder Ladestandards einer anderen Region.
Die CCS2-Kompatibilität beschränkt sich nicht allein auf die Steckerform. In einem Ladeprojekt muss die Kompatibilität fahrzeug-, ladegerät-, stecker-, kabel- und steuerungstechnisch sowie hinsichtlich der Zertifizierungsanforderungen geprüft werden. Ein Stecker kann zwar physisch zum Eingang passen, aber dennoch den erforderlichen Lademodus, die Verriegelungslogik oder den Sicherheitsprozess nicht unterstützen.
Vor der Auswahl eines CCS2-Steckers oder einer Kabelbaugruppe sollten Käufer folgende Punkte beachten:
Kompatibilitätsprüfung | Warum es wichtig ist |
|---|---|
Fahrzeugeinlasstyp | Prüft, ob das Fahrzeug CCS2, Typ 2 AC, CCS1, NACS oder eine andere Einlasskonstruktion verwendet. |
Lademodus | Es trennt Wechselstromladung, Gleichstrom-Schnellladung und kombinierte Wechsel-/Gleichstromnutzung. Ein Fahrzeug, das ausschließlich über Typ 2 verfügt, kann nicht per Adapter Gleichstrom-Schnellladung nutzen. |
Kommunikation und Steuerung | Das Laden mit Gleichstrom erfordert einen korrekten Kommunikationsprozess, die Steuerung des Pilotverhaltens, die Annäherungserkennung und die Sicherheitsvalidierung. |
Verriegelung und Sicherheitsprüfung | Das Ladegerät muss überprüfen, ob der Stecker eingesteckt, verriegelt und betriebsbereit ist, bevor die volle Leistung abgegeben wird. |
Zertifizierungsregion | Für CCS2-Produkte, die in verschiedenen Märkten des Typs 2 eingesetzt werden, können unterschiedliche Dokumentationen oder Konformitätsnachweise erforderlich sein. |
Adapter verwenden | Ein Adapter sollte als eigenständiges, bewertetes Produkt und nicht als einfache mechanische Brücke beurteilt werden. |
Am sichersten ist es, die Kompatibilität anhand des Anwendungsfalls und nicht anhand der Steckerbezeichnung zu definieren. Öffentliche DC-Ladegeräte, Flottenladestationen, AC-Ladegeräte für den Zielort und Ladeszenarien mit Adaptern verwenden zwar möglicherweise die Bezeichnungen Typ 2 oder CCS2, ihre technischen Anforderungen unterscheiden sich jedoch. Käufer sollten vor der endgültigen Auswahl des Steckers den Zielmarkt, das Fahrzeugmodell bzw. den Eingangstyp, die Ladeleistung, den erwarteten Strom, die Kabellänge, die Kühlungsanforderungen und die Zertifizierungsanforderungen angeben.
Dadurch wird ein häufiger Projektfehler vermieden: die Auswahl eines Steckers, der zwar zur sichtbaren Schnittstelle passt, aber nicht zum Lademodus, zur thermischen Last, zur Steuerlogik oder zum erforderlichen Konformitätspfad im Feld.
Für öffentliche Ladestationen und Fuhrparkdepots geht es bei der Zuverlässigkeit des CCS2-Steckers nicht nur um das Bestehen der Ersttests. Der Stecker wird täglich gehandhabt, ist Witterungseinflüssen ausgesetzt und wird wiederholt unter elektrischer und mechanischer Belastung eingesetzt. Mit der Zeit können bereits geringfügige Veränderungen des Kontaktzustands, der Verriegelungsrückmeldung, der Kabelspannung oder der Dichtungsleistung zu Ladefehlern, Leistungsreduzierungen, Nutzerbeschwerden oder einem vorzeitigen Austausch führen.
Die Bediener sollten bei der routinemäßigen Inspektion auf diese Signale achten:
Kontrollpunkt | Warum es wichtig ist | Was man sehen sollte |
|---|---|---|
Kontaktbedingungen | Schlechte Kontaktqualität erhöht Widerstand und Wärme. | Verfärbungen, Abnutzung, Verunreinigungen, anormaler Temperaturanstieg. |
Grifftemperatur | Eine hohe Oberflächentemperatur beeinträchtigt die Sicherheit und das Benutzererlebnis. | Wiederholte Beschwerden über heiße Griffe oder temperaturabhängige Leistungsreduzierung. |
Sperren von Feedback | Das Ladegerät muss überprüfen, ob der Stecker ordnungsgemäß eingesteckt und verriegelt ist. | Fehler bei der Sperrerkennung, instabile Verriegelungsreaktion, Sitzungsstart fehlgeschlagen. |
CP/PP-Signalstabilität | Steuerungs- und Näherungssignale beeinflussen die Verbindungserkennung und die Ladebereitschaft. | Ereignisse wie erneutes Einstecken, Kommunikationsfehler und instabiler Ladestart. |
Kabelzugentlastung | Kabelbewegungen und Zugkräfte können den Griff und die internen Verbindungen beschädigen. | Risse, lose Kabeleinführung, übermäßige Biegung, beschädigter Mantel. |
Dichtungszustand | Außensteckverbinder sind Regen, Staub, UV-Strahlung und wiederholter Handhabung ausgesetzt. | Beschädigte Dichtungen, Risiko des Wassereintritts, Staubansammlung, verminderte IP-Schutzart. |
Reduzierungsfrequenz | Häufige Leistungsreduzierungen können auf thermische oder steckerseitige Einschränkungen hinweisen. | Stromreduzierung unter normalen Betriebsbedingungen. |
Kühlmittelzustand | Bei flüssigkeitsgekühlten Steckverbindern beeinflusst die Kühlleistung die Stabilität bei hohen Strömen. | Leckage, niedriger Kühlmittelstand, blockierter Durchfluss, abnormale Pumpen- oder Sensoralarme. |
Die Wartungsplanung sollte sich an der Auslastung des Standorts orientieren. Ein selten genutztes DC-Ladegerät benötigt möglicherweise nur eine regelmäßige Sichtprüfung und Reinigung, während bei einem stark frequentierten Autobahn- oder Depot-Ladesystem fehlgeschlagene Ladevorgänge, Leistungsreduzierungen, Stecker-Temperaturen und Austauschzyklen erfasst werden müssen. Ziel ist es nicht nur, einen Stecker mit der richtigen Nennleistung zu beschaffen, sondern ihn auch unter der tatsächlichen Betriebslast des Standorts stabil zu halten.
Ein CCS2-Stecker, auch Combo 2 genannt, ist ein Ladestecker für Elektrofahrzeuge, der eine Wechselstromschnittstelle Typ 2 mit zwei zusätzlichen Gleichstromkontakten für Schnellladung kombiniert. Er ist in Europa und vielen Märkten mit Typ-2-Schnittstelle weit verbreitet und wird für öffentliche Gleichstromladestationen, Flottenladungen und Hochleistungsladeprojekte eingesetzt.
Nein. Typ 2 ist hauptsächlich eine AC-Ladeschnittstelle. CCS2 nutzt den oberen Teil von Typ 2 und ergänzt ihn um zwei DC-Kontakte unten für DC-Schnellladung. Eine CCS2-Buchse kann üblicherweise einen Typ-2-AC-Stecker aufnehmen, eine reine Typ-2-Buchse unterstützt jedoch keine CCS2-DC-Schnellladung.
Ein vollständiger CCS2-Fahrzeugladeanschluss umfasst den Wechselstromkontaktbereich Typ 2, die Schutzerdung, den Steuerkontakt, den Näherungskontakt und zwei untere Gleichstromkontakte. Bei CCS2-Gleichstromladesteckern sind die Wechselstromkontakte möglicherweise nicht immer belegt, da beim Hochleistungsladen Gleichstrom DC+ und DC- zur Stromversorgung genutzt werden.
Ja, sofern Fahrzeug und Ladesystem für beide Ladearten ausgelegt sind. Wechselstromladung nutzt den Typ-2-Anschluss, während Gleichstrom-Schnellladung die unteren Gleichstromkontakte verwendet. Die rein physische Kompatibilität reicht nicht aus; das Fahrzeug muss die erforderliche Ladeart, den Kommunikationsprozess und die Sicherheitslogik unterstützen.
Nein. Luftgekühlte CCS2-Steckverbinder eignen sich für Gleichstromladung mittlerer Leistung, moderate Nutzung, längere Parkzeiten und kostensensible Standorte. Flüssigkeitsgekühlte CCS2-Steckverbinder sind besser geeignet für dauerhaft hohe Ströme, hohe Auslastung, heiße Klimazonen und Projekte, bei denen Leistungsreduzierung oder die Temperatur des Handstücks eine Rolle spielen.
Käufer sollten Zielmarkt, Fahrzeugkompatibilität, Ladeausgang, Spannungs- und Stromstärke, Kühlmethode, Kabellänge, Verriegelungsmechanismus, IP-Schutzart, Zertifizierung und Wartungsplan prüfen. Auch Lieferantenunterstützung, Dokumentation, Ersatzteile und Lieferzuverlässigkeit sind bei B2B-Projekten wichtig.
Die Wahl des richtigen CCS2-Steckverbinders hängt von mehr als nur Steckerform und Nennstrom ab. Markttauglichkeit, Fahrzeugkompatibilität, Kühlmethode, Kabeldesign, Zertifizierung und Wartungsanforderungen beeinflussen die Projektleistung maßgeblich.
Kontaktieren Sie Workersbee, um die Optionen für CCS2-Steckverbinder und Kabelkonfektionen für öffentliche Ladestationen, Flottendepots, Ladegeräteherstellungsprojekte und Hochleistungs-Gleichstromladesysteme zu besprechen.
